Лампа 6Ж3

6Ж3
Пентод 6Ж3 предназначен для усиления напряжения высокой частоты.
Применяется в каскадах промежуточной частоты звукового канала телевизионных приемников.
Катод оксидный косвенного накала.
Работает в любом положении.

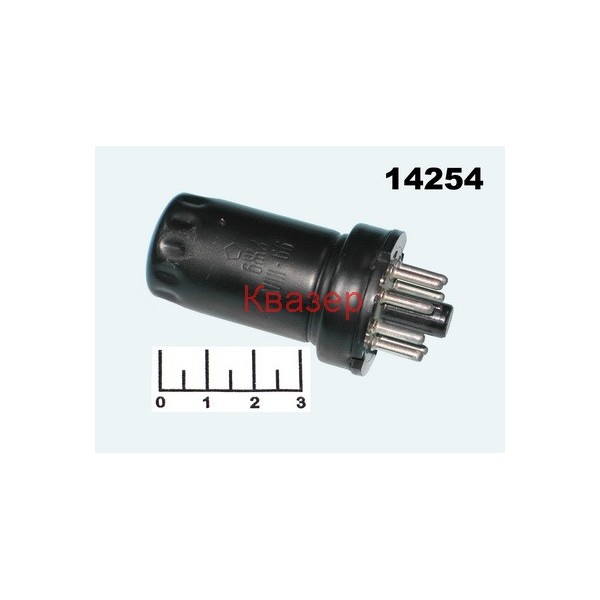

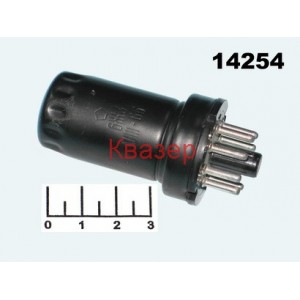

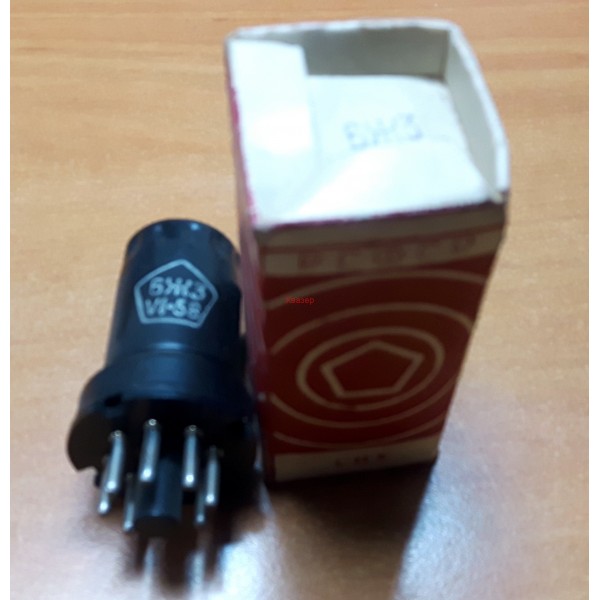

Выпускается в металлическом оформлении.
Срок службы не менее 500 час.
Цоколь октальный с ключом.

Основные технические характеристики 6Ж3:
Номинальные электрические данные

• Напряжение накала, В ...... 6,3
• Напряжение на аноде, В ...... 250
• Напряжение на второй сетке, В ...... 150
• Напряжение смещения на первой сетке, В ...... —1
• Ток накала, мА ...... 300 ±25
• Ток в цепи анода, мА ...... 10,8 ±2,6
• Ток в цепи второй сетки, мА ...... 4
• Крутизна характеристики, мА/В ...... 4,9 ±1,0
• Крутизна характеристики при напряжении накала 5,7 в, мА/В ...... не менее 3,1
• Внутреннее сопротивление, кОм ...... 900

Предельно допустимые электрические величины

• Наибольшее напряжение накала, В ...... 6,9
• Наименьшее напряжение накала, В ...... 5,7
•  Наибольшее напряжение на аноде, В ...... 330
•  Наибольшее напряжение на второй сетке, В ...... 165
•  Наибольшая мощность, рассеиваемая на аноде, Вт ...... 3,3
•  Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,7
•  Наибольшее постоянное напряжение между катодом и подогревателем, В ...... 100
•  Наибольший ток утечки между катодом и подогревателем, мкА ...... 20
