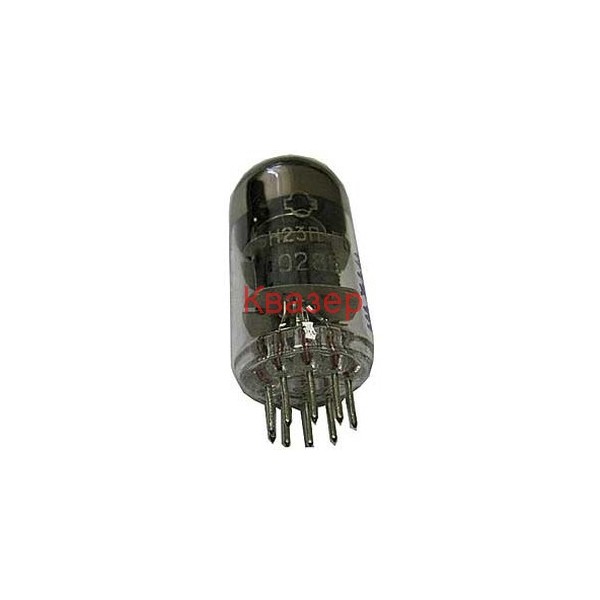

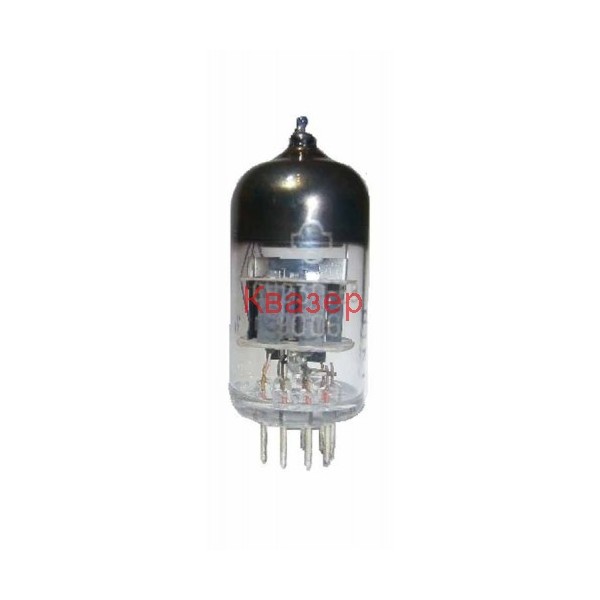

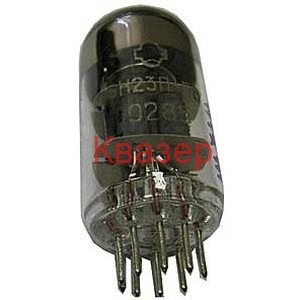

Двоeн триод 6Н23П

6Н23П — двойной малогабаритный триод, функциональный аналог ECC88. Предназначен для широкополосного усиления напряжения высокой частоты, схем промышленной автоматики

Повече информация

30 други артикули от същата категория:

Предишен

Следващ

Информация
Свали

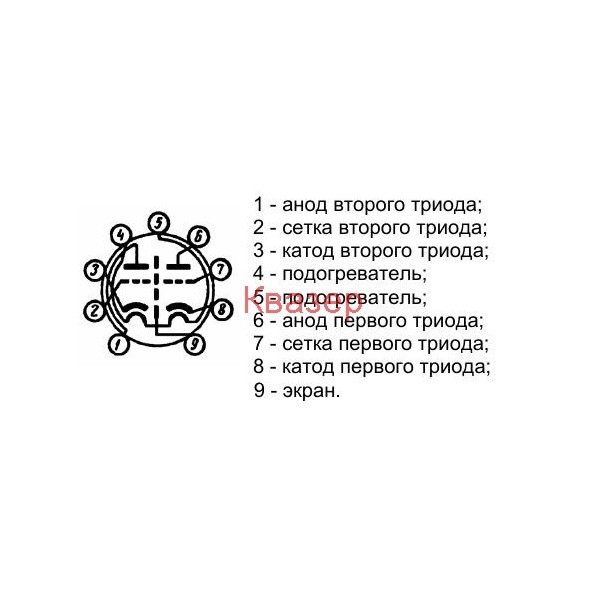

6Н23П

(двойной триод)

Общие данные

Применяется для для широкополосного усиления напряжения высокой частоты, маломощного усиления и генерирования импульсов.

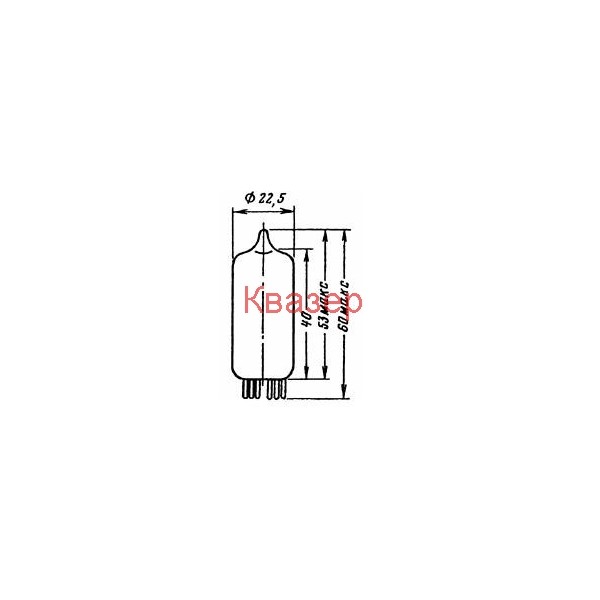

Оформление - в стеклянной оболочке, миниатюрное. Масса 16 г.
Зарубежный аналог - ECC88.

Междуэлектродные емкости, пФ

Входная 3.6 + 0.9 - 0.85. Выходная 1^-го триода 2.1 + 0.35 - 0.3. Выходная 2^-го триода 1.95 +- 0.3. Проходная 1.55 +- 0.3. Между анодом и катодом каждого триода не более 0.24. Между анодами триодов не более 0.09. Между сетками триодов не более 0.005.

Номинальные электрические данные

при U_н=6.3 В, U_а = 100 В, U_с = 9 В

Ток накала, мА	310+-25
Ток анода, мА	15+-5
Ток анода в начале характеристики (при U_с = - 8 В), мА	не более 0.1
Обратный ток сетки, мкА	не более 0.2
Ток утечки между катодом и подогревателем, мкА	не более 15
Крутизна характеристики, мА/В	10 - 12.7
Крутизна характеристики при U_н = 5.7 В	не менее 8.5
Коэффициент усиления	34+-9
Входное сопротивление (при f = 200 МГц), Ом	500
Эквивалентное сопротивление шумов, Ом	300
Напряжение виброшумов (при Rа = 2 кОм), мВ	не более 150
Наработка, ч	не менее 5000
Критерии оценки:
обратный ток сетки, мкА	не более 1
крутизна характеристики, мА/В	не менее 7.5

Предельно допустимые электрические величины

Напряжение накала, В	5.7 - 7
Напряжение анода, В	300
Напряжение анода при запертой лампе, В	470
Напряжение анода при запертой лампе в импульсе, В	1000
Напряжение сетки в импульсе отрицательное, В	200
Напряжение между катодом и подогревателем, В:
при положительном потенциале подогревателя	200
при отрицательном потенциале подогревателя	200
Ток катода, мА:
среднее значение	20
в импульсе	200
Мощность, рассеиваемая анодом каждого триода, Вт	1.8
Мощность, рассеиваемая сеткой каждого триода, Вт	0.03
Сопротивление в цепи сетки, МОм	1
Температура баллона лампы, град. С	120
Устойчивость к внешним воздействиям:
ускорение при вибрации на частоте 50 Гц, g	2.5
ускорение при многократных ударах, g	35
интервал рабочих температур окружающей среды, град. С	От -60 до +70
