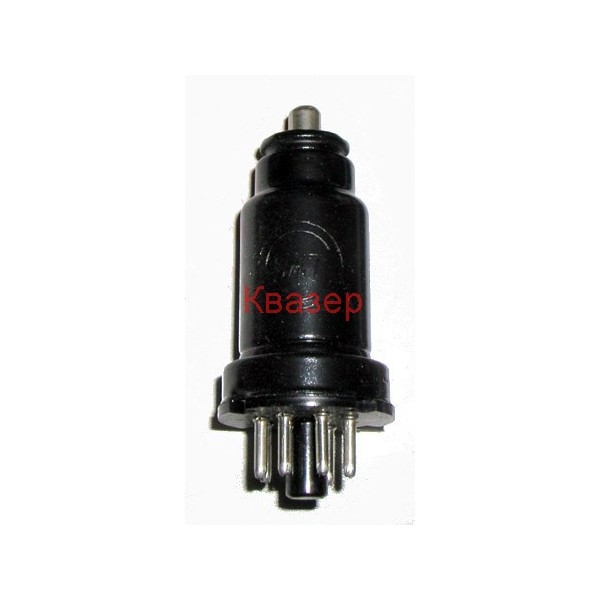

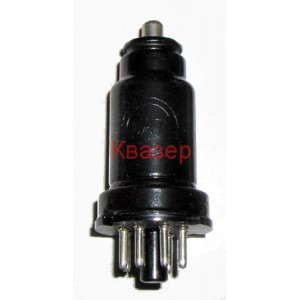

Пентод 6Ж7

6Ж7 - Пентод ВЧ с короткой характеристикой

Повече информация

30 други артикули от същата категория:

Предишен

Следващ

Информация
Свали

Пентод 6Ж7 предназначен для усиления напряжения ВЧ в супергетеродинных приемниках в каскадах УПЧ с нерегулируемым усилением; как отдельный гетеродин в триодном включении; в предварительных УНЧ и в измерительной аппаратуре.

Аналоги: 6J7 (GT), EF36, EF37A, Z63, 1620, 7000, 6W7G.

Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в металлическом оформлении.
Срок службы не менее 500 час.

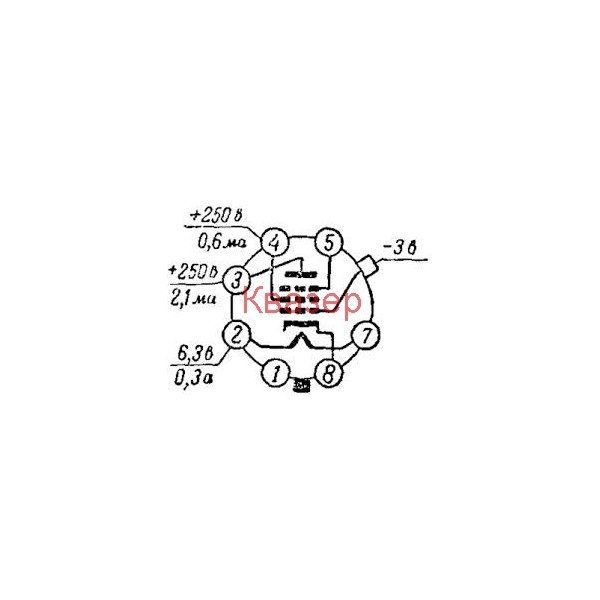

Цоколь октальный с ключом. Штырьков 7.
Междуэлектродные емкости, пФ: Входная 6,0. Выходная 8,0. Проходная не более 0,005.
Номинальные электрические данные:

*Параметр*	*Значение*	*Допуск +/-*
Напряжение накала, В	6,3
Напряжение на аноде, В	250
Напряжение на второй сетке, В	100
Напряжение на третьей сетке, В	0
Напряжение смещения на первой сетке, В	- 3
Ток накала, мА	300	25
Ток в цепи анода, мА	2,1	0,8
Ток в цепи второй сетки, мА	0,6	0,4
Крутизна характеристики, мА/В	1,65	0,35
Крутизна характеристики, мА/В	1,225	0,225
Крутизна характеристики при напряжении накала 5,7 В, мА/В	не менее 0,8
Внутреннее сопротивление, МОм	1,2

Лампу 6Ж7 во всех случаях можно заменить лампой 6Ж8 или 6Ж3П. Результаты замены эффективны. При замене 6Ж7 в высокочувстительных микрофонных каскадах лампой 6Ж8 нужно помнить, что вследствие плохой изоляции катод - подогреватель лампа 6Ж8 имеет больший уровень фона
