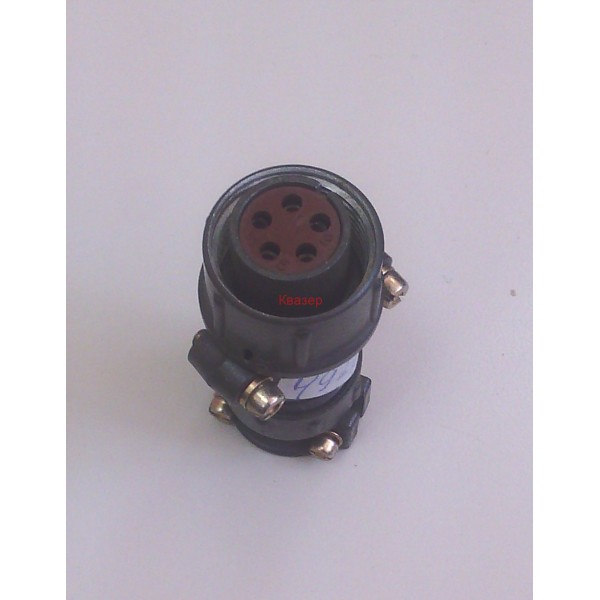

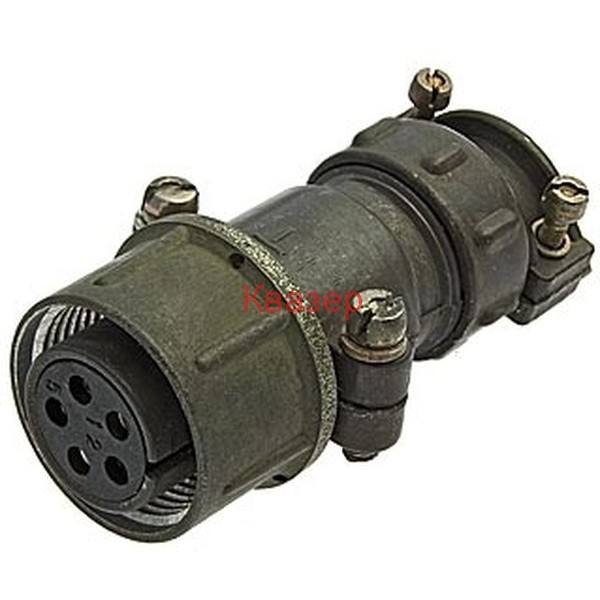

Кръгъл женски съединител 5pin ШР20П5НШ10 прав, винтово заключване

Цилиндрический соединитель

ШР20П5НШ10 розетка кабельная

Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Условный размер корпусов, схемы расположения и количество контактов 1,5; 2,5; 3,5; 5,5; 9,0мм приведены в таб.1. Покрытие контактов - серебро. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504ТУ (НКЦС.434410.111ТУ).
