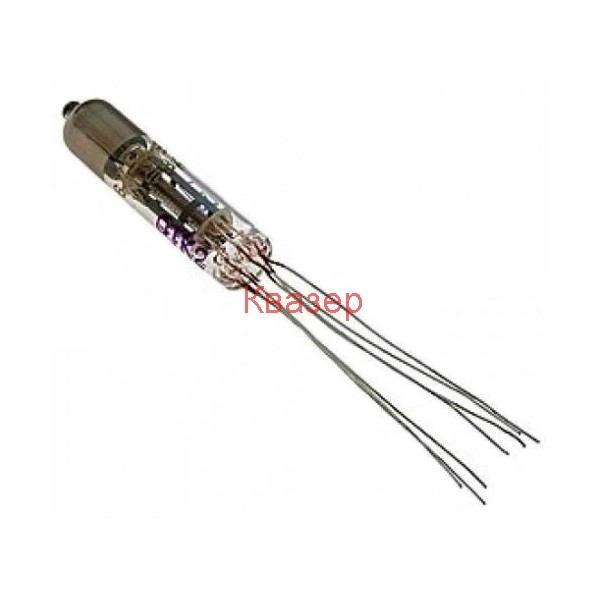

Лампа 6Ж45Б-В

Лампа 6Ж45Б-В

радиолампа 6Ж45Б-В пентод

Повече информация


3,00 лв с ДДС

56364

30 други артикули от същата категория:

6Ж45Б-В
Высокочастотный сверхминиатюрный пентод с короткой анодно-сеточной характеристикой повышенной надежности и механической прочности.
Предназначен для работы в схемах усиления напряжения высокой частоты.
Высокочастотный пентод 6Ж45Б-В применяется в радиотехнических устройствах общего и специального назначения.
Работает в любом положении.
Выпускается в стеклянном сверхминиатюрном оформлении.
Цоколь выводной проволочный с 10 выводами.
Катод оксидный косвенного накала.
Габаритные размеры лампы 6Ж45Б-В:
- высота лампы - 35 мм;
- диаметр лампы - 10,2 мм;
- длина выводов - не менее 35 мм;
- диаметр выводов - 0,4 мм.
Масса не более 5 г.
Срок службы не менее 2000 ч.
Технические условия: 3.300.071ТУ.

Расшифровка маркировки высокочастотного пентода:
6Ж45Б-В
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Ж - буква, определяющая тип лампы: Ж - высокочастотный пентод с короткой характеристикой;
45 - число порядкового номера разработки данного типа лампы;
Б - буква, характеризующая конструктивное оформление: Б - сверхминиатюрные, в стеклянной оболочке, диаметром от 8 до 10,5 мм;
В - лампа повышенной надежности и механической прочности.
Технические характеристики и электрические параметры лампы 6Ж45Б-В:
Номинальные электрические данные:
• Напряжение накала, В: 6,3 ±0.6
• Ток накала, мА: 125 ±10
• Напряжение на аноде, В: 50
• Напряжение на второй сетке, В: 50
• Ток в цепи анода, мА: 5,5
• Ток в цепи второй сетки, мА: 1,5
• Крутизна характеристики, мА/В: 5,4
• Входное сопротивление, кОм: 10
• Эквивалентное сопротивление внутренних шумов, Ом: 1,5
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В: 150
• Наибольшее напряжение на второй сетке, В: 150
• Наибольшая мощность, рассеиваемая на аноде, Вт: 0,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт: 0,3
• Наибольший ток в цепи катода, мА: 10
• Наибольшее напряжение катод-подогреватель, В: 150
• Наибольшее сопротивление в цепи первой сетки, мОм: 1
• Емкость входная, пФ: 6,1
• Емкость выходная, пФ: 2,1
• Емкость проходная, пФ: 0,05
• Оформление: стеклянное миниатюрное
