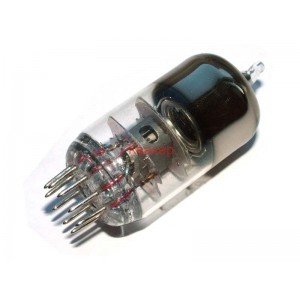

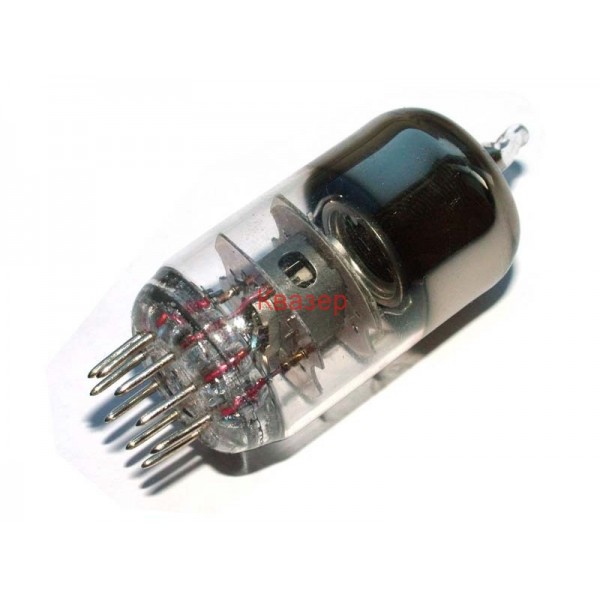

Лампа 6Ж9П-Е

6Ж9П-Е
Высокочастотный миниатюрный пентод с высокой крутизной, короткой анодно-сеточной характеристикой и с повышенной долговечностью.
Предназначен для работы в схемах широкополосного усиления напряжения высокой частоты.
Высокочастотный пентод 6Ж9П-Е применяется во входных каскадах радиоэлектронных устройств общего назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры пентода 6Ж9П-Е:
- высота лампы - 48 мм;
- диаметр лампы - 22,5 мм.
Масса не более 15 г.
Минимальная наработка не менее 5000 ч.
Технические условия: 3.300.011ТУ.
Зарубежные аналоги пентода 6Ж9П-Е: E180F, E186F, EF861, 6688, 7737.

Расшифровка маркировки высокочастотного пентода:
6Ж9П-Е
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Ж - буква, определяющая тип лампы: Ж - высокочастотный пентод с короткой характеристикой;
9 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм;
Е - буква, характеризующая повышенную долговечность лампы.
Технические характеристики и электрические параметры лампы 6Ж9П-Е:
Напряжение накала 6,3 ± 0,6 В
Ток накала 300 ± 95 мА
Напряжение анода номинальное (постоянное) 150 В
Напряжение анода предельное (постоянное) 250 В
Ток анода 15 ± 4 мА
Ток катода предельный 35 мА
Напряжение сетки первой предельное (постоянное) -100 В
Напряжение сетки второй номинальное (постоянное) 150 В
Напряжение сетки второй предельное (постоянное) 160 В
Ток сетки второй не более 4,5 мА
Напряжение сетки третьей (постоянное) 0 В
Мощность, рассеиваемая анодом, предельная 3 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
- при отрицательном потенциале подогревателя 150 В
- при положительном потенциале подогревателя 100 В
Крутизна характеристики 17,5 ± 3,5 мА/В
Напряжение отсечки электронного тока первой сетки не более -1,1 В
Внутреннее сопротивление 0,15 МОм
Эквивалентное сопротивление внутриламповых шумов 350 Ом
Входное сопротивление на частоте 60 МГц 5 кОм
Сопротивление в цепи катода для автоматического смещения 80 Ом
Сопротивление в цепи сетки первой предельное 1 МОм
Емкость входная 8,5 ± 1 пФ
Емкость выходная 3,0 ± 0,5 пФ
Емкость проходная не более 0,03 пФ
Емкость катод-подогреватель не более 7 пф
Оформление стеклянное миниатюрное
