лампа 6Ж32П

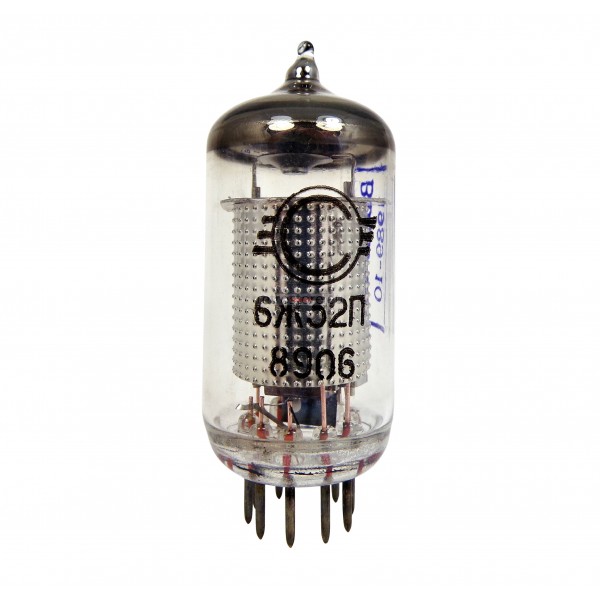

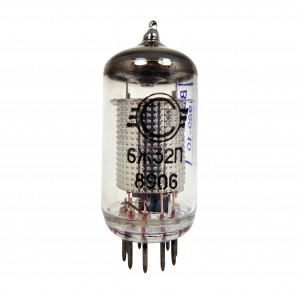

6Ж32П
Миниатюрный пентод с короткой анодно-сеточной характеристикой и низким уровнем внутриламповых шумов.
Предназначен для работы в первых каскадах звукозаписывающей и воспроизводящей аппаратуры при питании нити накала постоянным или переменным током.
Пентод 6Ж32П применяется в радиоэлектронных устройствах общего и бытового назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры пентода 6Ж32П:
- высота лампы - 60 мм;
- диаметр лампы - 22,5 мм.
Масса не более 15 г.
Минимальная наработка не менее 3000 ч.
Технические условия: ОД0.330.063ТУ.
Зарубежные аналоги пентода 6Ж32П: EF86, EF806S, Z729, 6F22, 8D8, 5928, 6267.

Расшифровка маркировки высокочастотного пентода:
6Ж32П
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Ж - буква, определяющая тип лампы: Ж - высокочастотный пентод с короткой характеристикой;
32 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.
Технические характеристики и электрические параметры лампы 6Ж32П:
Напряжение накала 6,3 ± 0,6 В
Ток накала 0,2 ± 0,015 А
Напряжение анода номинальное (постоянное) 250 В
Напряжение анода предельное (постоянное) 300 В
Ток анода 3 ± 1 мА
Ток катода предельный 6 мА
Напряжение сетки первой номинальное (постоянное) -2 В
Напряжение сетки первой наименьшее -1,4 В
Напряжение сетки второй номинальное (постоянное) 140 В
Напряжение сетки второй предельное (постоянное) 200 В
Ток сетки второй не более 1 мА
Мощность, рассеиваемая анодом, предельная 1 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,2 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
- при отрицательном потенциале подогревателя 100 В
- при положительном потенциале подогревателя 50 В
Крутизна характеристики 1,8 ± 0,5 мА/В
Внутреннее сопротивление 2,5 МОм
Сопротивление в цепи сетки первой предельное 3 МОм
Емкость входная около 4 пФ
Емкость выходная около 5,5 пФ
Емкость проходная не более 0,05 пФ
Оформление стеклянное миниатюрное
