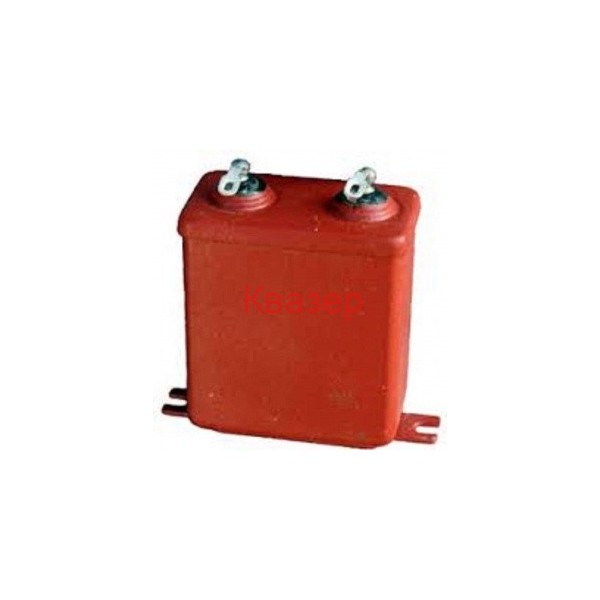

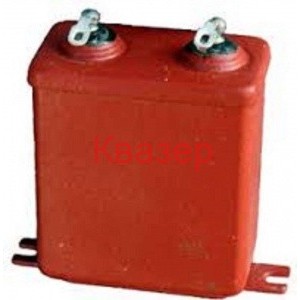

ОМБГ-2 2uF 160V ±10%

 ОМБГ-2 160 в 2 мкф

Конденсаторы ОМБГ особые металлобумажные герметизированные импульсные. Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях переменного и пульсирующего токов. Выпускаются в прямоугольных корпусах с лепестковыми выводами для навесного монтажа.

По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин.

• ОМБГ-1 крепление за корпус;
• ОМБГ-2 крепление за планки;
• ОМБГ-3 крепление за ушки.

Изготавливаются в исполнении для умеренного и холодного климата [УХЛ5.1] и всеклиматическом [В2.1] по ГОСТ 15150-69.

Категория качества: «ВП».

Технические условия:   - приёмка «5» ОЖ0.462.107 ТУ.

Основные технические параметры конденсаторов ОМБГ:

- Диапазон номинальных ёмкостей ....... 0,1... 20,0 мкФ;

- Номинальное напряжение ....... 160; 200; 250; 400; 630; 1000; 1600  В;

- Допускаемые отклонения ёмкости ....... ±5; ±10; ±20 %;

- Тангенс угла потерь, не более ....... 0,015;

- Сопротивление изоляции вывод-вывод, не менее ....... 200 МОм;

- Сопротивление изоляции вывод-корпус, не менее ....... 5000 МОм;

- Относительная влажность воздуха при температуре +35 °C ....... 98 %;

- Диапазон температур ....... -60... +70 °С;

- Минимальная наработка  ....... 10000 часов;

- Срок сохраняемости ....... 12 лет.

Расшифровка сокращённого условного обозначения металлобумажного конденсатора: ОМБГ-2  160в 2мкф

ОМБГ - конденсатор особый металлобумажный герметизированный;

2 - цифра, указывает на вариант конструктивного исполнения и особенность монтажа, где 2 - с креплением конденсаторов за планки;

160 в - обозначение номинального напряжения конденсатора в вольтах;

2 мкф обозначение номинальной ёмкости конденсатора в микрофарадах.
