П306

П306
Транзисторы П306 кремниевые сплавные структуры p-n-p универсальные.
Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.

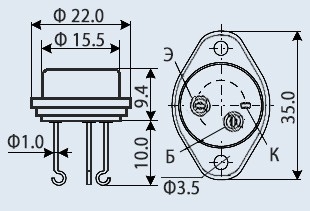

Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 10,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП», «ОС».

Технические характеристики транзисторов П306, П306А:

Тип транзистора	Структура	Предельные значения параметров при Тп=25°С						Значения параметров при Тп=25°С								TП max	Т max
		IК max	IК. И. max	UКЭR max (UКЭ0 max)	UКБ0 max	UЭБ0 max	РК. Т. max	h21Э	UКЭ нас.	IКБО	IЭБО	f гp.	КШ	СК	СЭ
		А	А	В	В	В	Вт		В	мкА	мкА	МГц	дБ	пФ	пФ	°С	°С
П306	p-n-p	0,4	-	60	60	-	10	7...25	-	100	-	0,05	-	-	-	150	-60…+120
П306А	p-n-p	0,4	-	80	80	-	10	5...35	-	100	-	0,05	-	-	-	150	-60…+120

Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
