Характеристики П 210 А - Мощен германиев биполярен транзистор PNP 45W 12A 45V
Информация
П210А
Транзисторы П210А германиевые сплавные структуры p-n-p универсальные.
Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Используются для работы в радиотехнических и электронных устройствах общего и специального назначения.

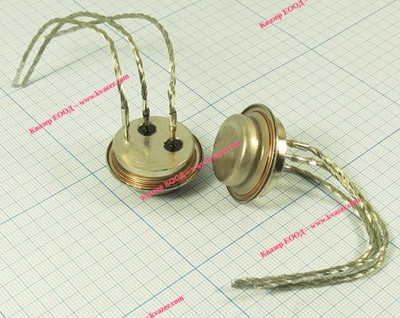

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТЮ-3-18.
Масса транзистора не более 37,0 г с наконечниками выводов и не более 48,5 г с крепежным фланцем.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приемка «1» ЩМ3.365.037ТУ;
- приемка «5» ЩМ3.365.037ТУ/Д6;
- приемка «9» ЩМ3.365.037ТУ/Д6, аА0.339.190ТУ.
Основные технические характеристики транзистора П210А:
• Структура транзистора: p-n-p
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 60 Вт;
• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;
• Uкэо проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и разомкнутой цепи базы: 65 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 25 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 8 мА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: более 15
Транзисторы П210А германиевые сплавные структуры p-n-p универсальные.
Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Используются для работы в радиотехнических и электронных устройствах общего и специального назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТЮ-3-18.
Масса транзистора не более 37,0 г с наконечниками выводов и не более 48,5 г с крепежным фланцем.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приемка «1» ЩМ3.365.037ТУ;
- приемка «5» ЩМ3.365.037ТУ/Д6;
- приемка «9» ЩМ3.365.037ТУ/Д6, аА0.339.190ТУ.
Основные технические характеристики транзистора П210А:
• Структура транзистора: p-n-p
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 60 Вт;
• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;
• Uкэо проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и разомкнутой цепи базы: 65 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 25 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 8 мА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: более 15
Технические характеристики транзисторов П210, П210А, П210Б, П210В, П210Ш:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TП max | Т max | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max | UКЭR max (UКЭ0 max) | UКБ0 max | UЭБ0 max | РК max (РК. Т. max) | h21Э | IКБО | f гp. | ||||
| А | В | В | В | Вт | мкА | МГц | °С | °С | |||
| П210 | p-n-p | 12 | (60) | 65 | 25 | (60) | >15 | 12 | 0,1 | 85 | -60…+70 |
| П210А | p-n-p | 12 | (65) | 65 | 25 | (60) | >15 | 8 | 0,1 | 85 | -60…+70 |
| П210Б | p-n-p | 12 | - | 65 | 25 | (45) | >10 | 15 | 0,1 | 85 | -60…+70 |
| П210В | p-n-p | 12 | - | 45 | 25 | (45) | >10 | 15 | 0,1 | 85 | -60…+70 |
| П210Ш | p-n-p | 12 | (64) | - | 25 | (60) | >15 | 8 | 0,1 | 85 | -60…+70 |
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
