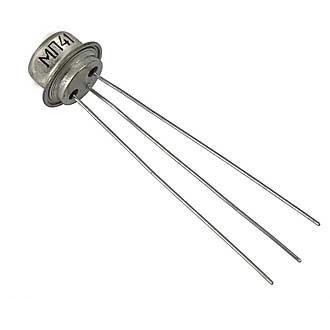

Характеристики МП41 германиев руски транзистор PNP
Информация
МП41
Транзисторы МП41 германиевые сплавные p-n-p усилительные низкочастотные с ненормированным коэффициентом шума.
Предназначены для усиления сигналов низкой частоты.
Используются для работы в радиотехнических и электронных устройствах общего назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТЮ-3-6.
Масса транзистора не более 2,0 г.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия: аА0.336.635ТУ.
Гарантийный срок хранения транзистора не менее 12 лет со дня изготовления.
Основные технические характеристики транзистора МП41:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 1 МГц;
• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 10 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 150 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 15 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 30...60;
• Ск - Емкость коллекторного перехода: не более 50 пФ
Транзисторы МП41 германиевые сплавные p-n-p усилительные низкочастотные с ненормированным коэффициентом шума.
Предназначены для усиления сигналов низкой частоты.
Используются для работы в радиотехнических и электронных устройствах общего назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТЮ-3-6.
Масса транзистора не более 2,0 г.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия: аА0.336.635ТУ.
Гарантийный срок хранения транзистора не менее 12 лет со дня изготовления.
Основные технические характеристики транзистора МП41:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 1 МГц;
• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 10 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 150 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 15 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 30...60;
• Ск - Емкость коллекторного перехода: не более 50 пФ
Технические характеристики транзисторов МП41, МП41А:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК. макс. | IК. и. макс. | UКЭR макс. (UКЭО макс.) | UЭБО макс. | РК. макс. (РК.и. макс) | h21Э | UКБ (UКЭ) | IЭ (IК) | UКЭ нас. | IКБО | fгp. | ||
| мА | мА | В | В | мВт | В | мА | В | мкА | МГц | |||
| МП41 | p-n-p | 30 | 150 | 15 | 10 | 150 | 30...60 | 5 | 1 | - | 15 | 1 |
| МП41А | p-n-p | 30 | 150 | 15 | 10 | 150 | 50...100 | 5 | 1 | - | 15 | 1 |
Условные обозначения электрических параметров транзисторов:
• Iк. макс - максимально допустимый постоянный ток коллектора транзистора.
• Iк. и. макс - максимально допустимый импульсный ток коллектора транзистора.
• UкэR. макс - максимальное напряжение между коллектором и эмиттером при заданном (конечном) сопротивлении в цепи база- эмиттер транзистора.
• Uкэо. макс - максимальное напряжение между коллектором и эмиттером транзистора при разомкнутой цепи базы и заданном токе эмиттера.
• Uэбо. макс - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• Рк. макс - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• Рк. и. макс - максимально допустимая импульсная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• h21Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером.
• Uкб - напряжение коллектор-база транзистора.
• UкэR. макс - максимальное напряжение между коллектором и эмиттером при заданном (конечном) сопротивлении в цепи база- эмиттер транзистора.
• Iэ - ток эмиттера транзистора.
• Iк - постоянный ток коллектора транзистора.
• Uкэ. нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• Iкбо - обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• fгр- граничная частота коэффициента передачи тока.
• fh21 - предельная частота коэффициента передачи тока биполярного транзистора.
