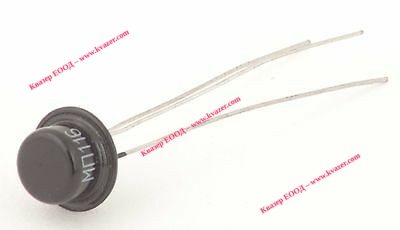

МП116
Арт.№: 55849
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
0.4602
€
/
0.9001
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики МП 116 - германиев руски транзистор, биполярен, pnp 0.15 W 0.05 A
Информация
МП116
Транзисторы МП116 кремниевые сплавные p-n-p усилительные низкочастотные с ненормированным коэффициентом шума.
Предназначены для усиления сигналов низкой частоты.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Обозначение типа приводится на боковой поверхности корпуса.
Масса транзистора не более 2 г.
Тип корпуса: КТЮ-3-6.
Транзисторы МП116 кремниевые сплавные p-n-p усилительные низкочастотные с ненормированным коэффициентом шума.
Предназначены для усиления сигналов низкой частоты.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Обозначение типа приводится на боковой поверхности корпуса.
Масса транзистора не более 2 г.
Тип корпуса: КТЮ-3-6.
Технические характеристики транзисторов МП116:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TП max | Т max | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max | IК. И. max | UКЭR max | UКБ0 max | UЭБ0 max | РК max | h21Э | UКЭ нас. | IКБО | IЭБО | IКЭR | f гp. | СК | СЭ | ||||
| мА | мА | В | В | В | мВт | В | мкА | мкА | мкА | МГц | пФ | пФ | °С | °С | |||
| МП116 | p-n-p | 10 | 50 | 15 | 15 | 10 | 150 | 15…100 | - | <10 | - | - | >0,5 | - | - | 150 | -60…+100 |
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер.
• f гр - граничная частота коэффициента передачи тока.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
