КТ920А

КТ920А
Транзисторы КТ920А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 50...200 МГц при напряжении питания 12,6 В.

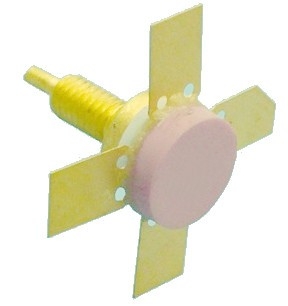

Выпускаются в металлокерамическом корпусе с плоскими выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 4,5 г.
Тип корпуса: КТ-17.
Технические условия: аА0.336.059 ТУ.

Основные технические характеристики транзистора КТ920А:

• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 400 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 36 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 0,25 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 1 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 2 мА (36В);
• Ск - Емкость коллекторного перехода: не более 15 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 7 дБ;
• Рвых - Выходная мощность транзистора: не менее 2 Вт на частоте 175 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 20 пс
