Характеристики КТ 372А Транзистор npn сверхвысокочастотный
- Структура: npn
- Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В: 15
- Максимально допустимый ток к ( Iк макс.А): 0.01
- Статический коэффициент передачи тока h21э мин: 10
- Граничная частота коэффициента передачи тока fгр.МГц: 2400
- Максимальная рассеиваемая мощность ,Вт: 0.05
- Корпус: kt-23
Информация
KT372A
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума на частоте 1 ГГц.
Предназначены для применения во входных и последующих каскадах усилителей сверхвысоких частот.

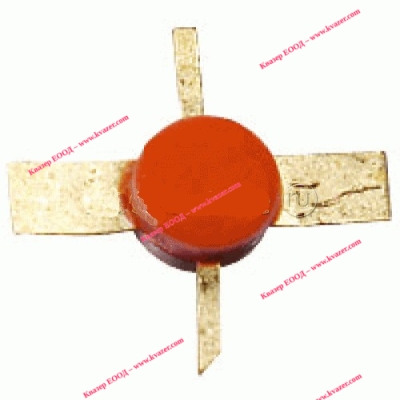

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Тип прибора указывается на ярлыке, являющемся составной частью упаковки.
На корпусе между базовым и эмиттерным выводами наносится условная маркировка цветными точками:
- КТ372А - две зеленые;
- КТ372Б - две черные;
- КТ372В - две белые.
Масса транзистора не более 0,2 г.
Тип корпуса: КТЮ-23-2.
Технические условия: аА0.336.032 ТУ..
Основные технические характеристики транзистора КТ372А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 50 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 2400 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (10кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Ск - Емкость коллекторного перехода: не более 1 пФ;
• Кш - Коэффициент шума транзистора: не более 3,5 дБ на частоте 1 ГГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 9 пс
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума на частоте 1 ГГц.
Предназначены для применения во входных и последующих каскадах усилителей сверхвысоких частот.
Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Тип прибора указывается на ярлыке, являющемся составной частью упаковки.
На корпусе между базовым и эмиттерным выводами наносится условная маркировка цветными точками:
- КТ372А - две зеленые;
- КТ372Б - две черные;
- КТ372В - две белые.
Масса транзистора не более 0,2 г.
Тип корпуса: КТЮ-23-2.
Технические условия: аА0.336.032 ТУ..
Основные технические характеристики транзистора КТ372А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 50 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 2400 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (10кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Ск - Емкость коллекторного перехода: не более 1 пФ;
• Кш - Коэффициент шума транзистора: не более 3,5 дБ на частоте 1 ГГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 9 пс
Технические характеристики транзисторов КТ372А, КТ372Б, КТ372В:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TП max | Т max | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max | IК. И. max | UКЭR max (UКЭ0 max) | UКБ0 max | UЭБ0 max | РК max | h21Э | UКЭ нас. | IКБО | IЭБО | f гp. | КШ | СК | СЭ | ||||
| мА | мА | В | В | В | мВт | В | мкА | мкА | МГц | дБ | пФ | пФ | °С | °С | |||
| КТ372А | n-p-n | 10 | - | 15 | 15 | 3 | 50 | >10 | - | 0,5 | 20 | >2400 | 3,5 | 1 | 1,5 | 155 | -60…+125 |
| КТ372Б | n-p-n | 10 | - | 15 | 15 | 3 | 50 | >10 | - | 0,5 | 20 | >3000 | 5,5 | 1 | 1,5 | 155 | -60…+125 |
| КТ372В | n-p-n | 10 | - | 15 | 15 | 3 | 50 | >10 | - | 0,5 | 20 | >2400 | 3,5 | 1 | 1,5 | 155 | -60…+125 |
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
