КП303Г

КП303Г
Транзисторы кремниевые эпитаксиально-планарные полевые с затвором на основе p-n перехода и каналом n-типа.
Предназначены для применения во входных каскадах усилителей высокой частоты 2П303Д, 2П303Е, 2П303И, КП303Д, КП303Е и низкой 2П303А, 2П303Б, 2П303В, КП303А, КП303Б, КП303В, КП303Ж, КП303И частот с высоким входным сопротивлением.
Транзисторы 2П303Г, КП303Г в основном предназначены для применения в зарядочувствительных усилителях и других устройствах ядерной спектрометрии.

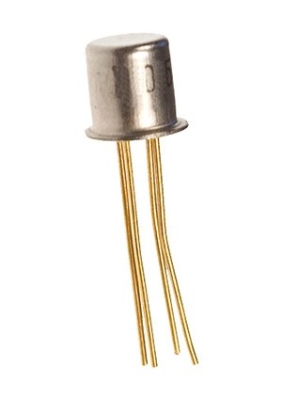

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 0,5 г.

Основные технические характеристики транзистора КП303Г:

• Структура транзистора: с p-n-переходом и n-каналом;
• Рси max - Рассеиваемая мощность сток-исток: 200 мВт;
• Uзи отс - Напряжение отсечки транзистора - напряжение между затвором и истоком: не более 8 В;
• Uси max - Максимальное напряжение сток-исток: 25 В;
• Uзс max - Максимальное напряжение затвор-сток: 30 В;
• Uзи max - Максимальное напряжение затвор-исток: 30 В;
• Iс - Ток стока (постоянный): 20 мА;
• Iс нач - Начальный ток стока: не более 12 мА;
• Iс ост - Остаточный ток стока: 5 мА;
• S - Крутизна характеристики: 3... 7 мА/В;
• С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 6 пФ;
• С12и - Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 2 пФ
