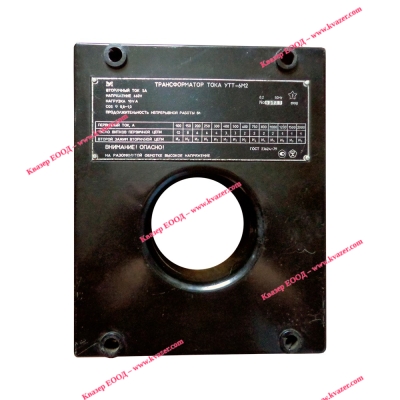

УТТ-6М2 Токов трансформатор, лабораторен
УТТ-6М2 Токов трансформатор, лабораторен
УТТ-6М2 универсальный трансформатор тока
- Производитель: Уманский завод Мегомметр
- Модель: УТТ-6М2
- Класс точности: 0,2
- Номинальная частота: 50 Гц
- Первичный ток: 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А
- Вторичный ток: 5 А
- Габаритные размеры: 78х190х236 мм
- Вес: 3,8 кг
Информация
Трансформаторы тока измерительные лабораторные УТТ-6М2 предназначаются для применения в закрытых помещениях при переменном токе в электрических цепях при различных измерениях и проведении поверок приборов, а также для преобразования требующих измерения токов переменного напряжения в диапазоне 100…2000 А, в ток, пригодный для замеров силой тока в 5 А. Кроме того, они предназначены ещё и для разделения цепей контрольно-измерительных устройств и цепей с высоким напряжением. Их рабочая температура атмосферного воздуха составляет +10…+35 °С, а абсолютная влажность воздуха при температуре +25 °С должно составлять не более 80 %.
Технические показатели трансформаторов тока УТТ-6М2
Электросопротивление у изоляции на первичных обмотках трансформатора относительно его вторичных обмоток и корпусных элементов составляет - более 40 Мом, а у вторичных обмоток в отношении самого корпуса - свыше 20 Мом. Испытательное Напряжение для испытаний переменным током первичной обмотки с частотой в 50 Гц в отношении вторичной обмотки и материала корпуса составляет – 3 кВ, а у вторичной обмотки, относительно корпусных элементов, равно 2 кВ.
Габариты трансформатора не свыше 78x190x236 миллиметров, а диаметр отверстия по центру устройства, равен 60 миллиметрам.
И ещё некоторые технические характеристики:
Первичные номинальные токи: 100А, 150А, 200А, 250А, 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;
Величина значения номинального вторичного тока у трансформатора: 5А;
Величина значения у номинального напряжения на первичной обмотке трансформатора УТТ-5М, относительно его корпуса и обмотки вторичной, равна: 660V;
Устройства полностью не изменяют своих технических характеристики при частоте: 60 Hz;
Класс точности устройства составляет: 0,2;
Величина напряжения испытания изоляции, для первичной обмотки в отношении ко вторичной и корпусных компонентов, составляет 3 кВ, а для вторичной обмотки в отношении корпуса – 2 кВ;
Электрическое сопротивление номинальное у нагрузки при коэффициенте мощности «cosφ» составляет 0,8…1,0 Ом. При использовании cosφ 0,8 разрешается применять нагрузочное сопротивление в 0,6 Ом;
Самая малая вероятность эксплуатации трансформатора УТТ-6М2 без отказов составляет 2000 часов при законе распределения его безотказной деятельности во времени по экспоненте.
