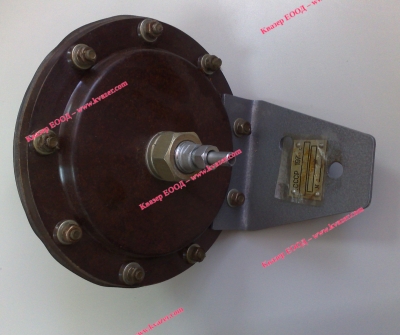

Тягомер ДТ2-50
ДТ2-50 датчик на налягане
Тягомеры дифференциальные ДТ2 применяются в схемах автоматического регулирования в качестве первичных приборов, реагирующих на отклонение малых давлений, разрежений, или разности давлений неагрессивных гаов или воздуха от заданного значения и проеобразующих это отклонение в электрический сигнал переменного тока.
Информация
Тягомеры дифференциальные ДТ2 (ДТ 2 50, 100, 200, 300)
Тягомер дифференциальный ДТ2 (ДТ 2) применяется в схемах автоматического регулирования в качестве первичного прибора, реагирующего на отклонение малых давлений, разрежений, или разности давлений неагрессивных газов или воздуха от заданного значения. Тягомер ДТ2 преобразуюет это отклонение в электрический сигнал переменного тока. Тягомер ДТ2 предназначен для работы совместно с преобразователем типа П-ДТ.
- Питание тягомера ДТ2 (ДТ 2):
- первичной обмотки тягомера ДТ2 (по выбору):
от источника переменного тока – 140±5мА, 50Гц, не менее 6ВА;
от П-ДТ, приборов РС29.1, Р17.1, Р27.1, Л03.1, Д05.1 - переменный ток треугольной формы частотой порядка 400Гц с амплитудой 12.5А.
Рабочий диапазон давления тягомера ДТ2 (ДТ 2)
Тягомер ДТ2 выпускается в следующих модификациях:
- ДТ2-50: 0-50 (0-500) кГс/м2 (Па)
- ДТ2-100: 0-100 (0-1000) кГс/м2 (Па)
- ДТ2-200: 0-200 (0-2000) кГс/м2 (Па)
- ДТ2-300: 0-300 (0-3000) кГс/м2 (Па)
Выходной сигнал тягомера ДТ2 (ДТ 2):
Вид выходного сигнала тягомера ДТ2 (ДТ 2) – переменный ток, фаза которого определяется направлением перемещения плунжера, а величина пропорциональна перемещению плунжера (т.е величине отклонения измеряемого параметра от заданного значения).
Диапазон значений выходного сигнала тягомера ДТ2 (ДТ 2) - 0-10 мГн
