ТРАНЗИСТОРЕН ТОНКОРЕКТОР-стерео No. 1036

Хобикит за сглобяване

Транзисторен тонкоректор - стерео - кат.номер 1036
Тонкоректорите с транзистори за разлика от тези, съдържащи само пасивни компоненти, могат да осигурят както подтискане така и повдигане на ниските честоти от звуковия обхват.
Тази проста схема на транзисторен тонкоректор позволява поотделно повдигане и подтискане на ниските и високи честоти от обхвата с 20 dB, като усилването при средно положение на потенциометрите е около единица, т.е. коректора не внася изменения в общата чуствителност на усилвателя към който се свързва.
Други параметри на тонкоректора са:
Входен импеданс - 40 КОМ
Изходен импеданс - 180 ОМ
Захранващо напрежение - от 9 до 18 волта.

Печатната платка е с размери 58x40mm.

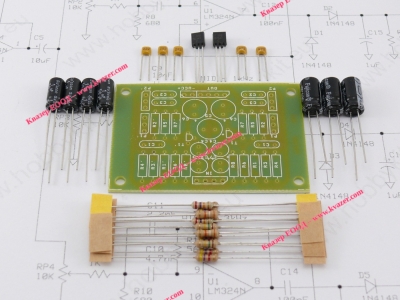

Комплекта съдържа:

1. BC546 - BC548 /2T3167 - 2T3169/ - 2 бр.
2. 47MF/16V - 3 бр.
3. 1MF/16V - 4 бр.
4. 47nF - 2 бр.
5. 2,2nF - 4 бр.
6. 180 KOM - 2 бр.
7. 39 KOM - 2 бр.
8. 27 KOM - 2 бр.
9. 4,7 KOM - 8 бр.
10. 1 KOM - 2 бр.
11. Печатна платка - 1 бр.
12. Описание ( принципна и монтажна схема)- 1 бр.
