ТОЧКОВ ГЕРМАНИЕВ ДИОД Д9Г
Д9Г Германиев детекторен (точков) диод 30V 30mA 100kHz
Информация
Д9Д
Д9Д
Диоды Д9Д германиевые, точечные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 100 кГц.
Используются для работы в радиотехнических и электронных устройствах общего и специального назначения.

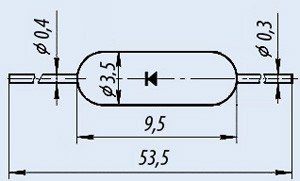

Выпускаются в стеклянном корпусе с разнонаправленными гибкими выводами.
Маркируются цветовым кодом на корпусе диода.
Для обозначения полярности нанесена красная точка со стороны положительного (анодного) вывода.
Для обозначения типономинала на боковой поверхности корпуса нанесена цветовая точка:
- Д9Б - красная,
- Д9В - оранжевая,
- Д9Г - жёлтая,
- Д9Д - белая,
- Д9Е - голубая,
- Д9Ж - зелёная,
- Д9И - две жёлтые,
- Д9К - две белые,
- Д9Л - две зелёные,
- Д9М - две голубые.
Масса не более 0,3 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- приемка «1» аА0.336.473ТУ;
- приемка «5» СМ3.362.015ТУ.
Основные технические характеристики диода Д9Г:
• Uoбp max - Максимальное постоянное обратное напряжение: 30 В;
• Inp max - Максимальный прямой ток: 30 мА;
• fд - Рабочая частота диода: 100 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 30 мА;
• Ioбp - Постоянный обратный ток: не более 250 мкА при Uoбp 30 В
Технические характеристики диодов Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9И, Д9К, Д9Л, Д9М:
| Тип диода | Uобр max | Iпр max | Iпр имп max | Uпр/Iпр | Ioбр | fд max | Т |
|---|---|---|---|---|---|---|---|
| В | мА | мА | В/мА | мкА | кГц | °C | |
| Д9Б | 10 | 40 | 125 | 1/90 | 250 | 100 | -60...+70 |
| Д9В | 30 | 20 | 62 | 1/10 | 250 | 100 | -60...+70 |
| Д9Г | 30 | 30 | 98 | 1/30 | 250 | 100 | -60...+70 |
| Д9Д | 30 | 30 | 98 | 1/60 | 250 | 100 | -60...+70 |
| Д9Е | 50 | 20 | 62 | 1/30 | 250 | 100 | -60...+70 |
| Д9Ж | 100 | 15 | 48 | 1/10 | 250 | 100 | -60...+70 |
| Д9И | 30 | 30 | 98 | 1/30 | 120 | 100 | -60...+70 |
| Д9К | 30 | 30 | 98 | 1/60 | 60 | 100 | -60...+70 |
| Д9Л | 100 | 15 | 48 | 1/30 | 250 | 100 | -60...+70 |
| Д9М | 30 | 30 | 98 | 1/60 | 250 | 100 | -60...+70 |
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды.
