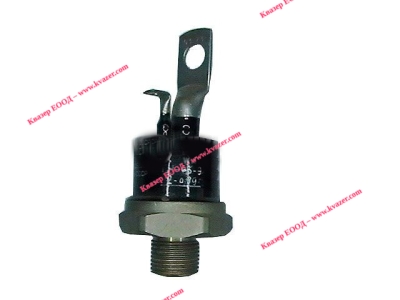

Тиристор ТЧ63-5 63A 500V
Арт.№: 55575
1 от 1
Безплатна доставка над
с куриер Спиди
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
12.00
лв.
/
6.14
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Тиристор ТЧ-63-5 63A 500V
- Производител: СССР / AS "Estel", г. Таллин
- Тип на полупроводниковия елемент: тиристор винтов
- Обратно макс. напрежение: 0.6kV
- Ток в права посока: 63A
- Ток на гейта: 750mA
- Вид опаковане: насипно
- Корпус:
- Монтажна резба: M20
- Ток в импулс макс.:
- Монтаж: завинтван
Информация
Тиристор ТЧ63-5-375 У2
Тиристор высокочастотный штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый действующий ток - 63 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 900 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.
Габаритные размеры:
- общая длина - 67,7 мм
- длина шпильки - 15 мм
- резьба - М20
Технические характеристики тиристоров высокочастотных штыревого исполнения ТЧ63:
| Наименование высокочастотного тиристора | Максимально допустимые значения параметров при Тп=110°С | Значения параметров при Тп=25°С | Tj | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | ITRM | (duD/dt)crit | (diT/dt)crit | UTM | IH | IGT | UGT | tgt | tq | Rthjc | ||
| А | В | мА | А | А | В/мкс | А/мкс | В | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| ТЧ63-3 | 63 | 300 | 30 | 2000 | 600 | 100…500 | 200 | 2,35 | 250 | 750 | 2,5 | 5 | 12…30 | 0,28 | -60…+110 |
| ТЧ63-4 | 63 | 400 | 30 | 2000 | 600 | 100…500 | 200 | 2,35 | 250 | 750 | 2,5 | 5 | 12…30 | 0,28 | -60…+110 |
| ТЧ63-5 | 63 | 500 | 30 | 2000 | 600 | 100…500 | 200 | 2,35 | 250 | 750 | 2,5 | 5 | 12…30 | 0,28 | -60…+110 |
| ТЧ63-6 | 63 | 600 | 30 | 2000 | 600 | 100…500 | 200 | 2,35 | 250 | 750 | 2,5 | 5 | 12…30 | 0,28 | -60…+110 |
| ТЧ63-7 | 63 | 700 | 30 | 2000 | 600 | 100; 200 | 100 | 2,35 | 250 | 750 | 2,5 | 5 | 20; 30 | 0,28 | -60…+110 |
| ТЧ63-8 | 63 | 800 | 30 | 2000 | 600 | 100; 200 | 100 | 2,35 | 250 | 750 | 2,5 | 5 | 20; 30 | 0,28 | -60…+110 |
| ТЧ63-9 | 63 | 900 | 30 | 2000 | 600 | 100; 200 | 100 | 2,35 | 250 | 750 | 2,5 | 5 | 20; 30 | 0,28 | -60…+110 |
| ТЧ63-10 | 63 | 1000 | 30 | 2000 | 600 | 100; 200 | 100 | 2,35 | 250 | 750 | 2,5 | 5 | 20; 30 | 0,28 | -60…+110 |
| ТЧ63-11 | 63 | 1100 | 30 | 2000 | 600 | 100; 200 | 100 | 2,35 | 250 | 750 | 2,5 | 5 | 20; 30 | 0,28 | -60…+110 |
| ТЧ63-12 | 63 | 1200 | 30 | 2000 | 600 | 100; 200 | 100 | 2,35 | 250 | 750 | 2,5 | 5 | 20; 30 | 0,28 | -60…+110 |
Условные обозначения электрических параметров высокочастотных тиристоров:
• IT - Постоянный ток в открытом состоянии.
• ITAV - Средний ток в открытом состоянии.
• UDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• ITRM - Повторяющийся импульсный ток в открытом состоянии.
• (duD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• tgt - Время включения тиристора.
• tq - Время выключения тиристора.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.
