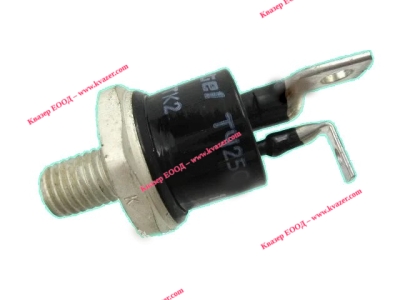

Тиристор ТЧ25-6 25A 600V
Тиристор ТЧ-25-6 25A 600V
- Производител: СССР / AS "Estel", г. Таллин
- Тип на полупроводниковия елемент: тиристор винтов
- Обратно макс. напрежение: 0.6kV
- Ток в права посока: 25A
- Ток на гейта: 200mA
- Вид опаковане: насипно
- Корпус:
- Монтажна резба: M12
- Ток в импулс макс.:
- Монтаж: завинтван
Информация
ТЧ25-6
Тиристор высокочастотный штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый действующий ток - 25 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 600 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.
Габаритные размеры:
- общая длина - 72,7 мм
- длина шпильки - 18 мм
- резьба - М12
|
Тип |
Udrm(Urrm) V |
Irrm (Idrm) mA |
I t(av)(TcoC) A |
Itsm,10ms kA |
Utm/Itm V/A |
Ugt V |
Igt mA |
du/dt V/?s |
tq ?s |
di/dt A/?s |
Tjmax oC |
Rthic oC/W |
Вес кг. |
|
ТЧ25 |
300-900 |
20 |
25(70) |
0.70 |
3.05/10 |
1.5 |
200 |
100-500 |
12 |
100-200 |
110 |
0.60 |
0.120 |
|
ТЧ40 |
300-900 |
20 |
40(70) |
0.90 |
1.95/10 |
1.5 |
200 |
100-500 |
12 |
100-200 |
110 |
0.60 |
0.120 |
|
ТЧ50 |
300-900 |
30 |
50(70) |
1.70 |
2.90/25 |
1.5 |
400 |
100-500 |
12 |
100-200 |
110 |
0.28 |
0.200 |
|
ТЧ63 |
300-900 |
30 |
63(70) |
2.00 |
2.35/25 |
1.5 |
400 |
100-500 |
12 |
100-200 |
110 |
0.28 |
0.200 |
|
ТЧ80 |
300-900 |
40 |
80(70) |
2.40 |
2.60/30 |
1.0 |
300 |
50-500 |
12 |
100-200 |
110 |
0.18 |
0.350 |
|
ТЧ100 |
300-1000 |
40 |
100(70) |
2.80 |
2.00/30 |
1.0 |
300 |
50-500 |
12 |
100-200 |
110 |
0.18 |
0.350 |
|
ТЧ125 |
300-1200 |
40 |
125(70) |
3.40 |
1.85/30 |
1.0 |
300 |
50-500 |
12 |
100-200 |
110 |
0.18 |
0.350 |
|
ТЧИ100 |
400-900 |
25 |
100(70) |
2.00 |
2.00/10 |
1.8 |
100 |
100-1000 |
20 |
800 |
110 |
0.18 |
0.350 |
