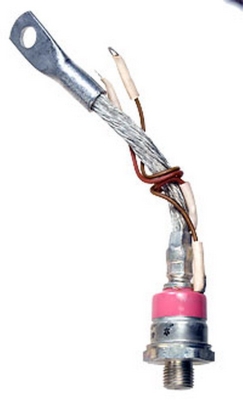

Тиристор ТБ261-160-12 -652 160A/1200V
Върхово напрежение в изключено състояние и повтарящи се напрежение – 1200V Габаритни размери:
- обща дължина: 240 мм
- дължина на резбата: 16 мм
- резба: М16х1,5 Тегло на тиристора не повече от 298 г.
Информация
ТБ261-160-12
Тиристор быстродействующий штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускаются в металлокерамическом корпусе с гибким выводом.
Максимально допустимый действующий ток - 160 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1200 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М16
Масса тиристора не более 298 г.
Структура условного обозначения:
ТБ261-160-12-ХХХ
ТБ - тиристор быстродействующий;
2 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
160 - максимально допустимый действующий ток, А;
12 - класс по повторяющемуся напряжению;
Х - группа по критической скорости нарастания напряжения в закрытом состоянии;
Х - группа по времени выключения;
Х - пределы по импульсному напряжению в открытом состоянии.
