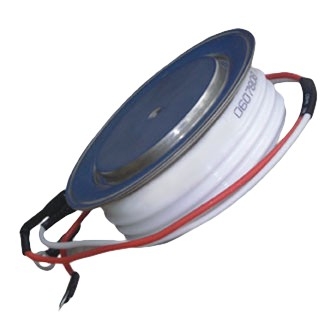

Тиристор ТБ200-10 200A 1000V
Тиристор ТБ 200-10 200A 1000V
Оригинален руски бързодействащ тиристор, таблетъчен 200A 1000V
Информация
Основные технические параметры ТБ200-10:
Тиристор быстродействующий таблеточного исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускается в металлокерамическом корпусе для двухстороннего охлаждения.
Максимально допустимый действующий ток - 200 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1000 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе или на специальной бирке.
Габаритные размеры:
- диаметр - 58 мм
- высота - 24 мм
Технические характеристики тиристоров быстродействующих таблеточного исполнения ТБ200:
| Наименование быстродействующего тиристора | Максимально допустимые значения параметров при Тп=110°С | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | i2t | IH | IGT | UGT | tq | tgt | Rthjc | ||
| А | В | мА | кА | МОм | В/мкс | А/мкс | В | В | кA2с | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| ТБ200-3 | 200 | 300 | 30 | 4,5 | - | 100…1000 | 200 | 2,4 | - | - | 70 | 350 | 5,5 | 20...50 | 5 | 0,091 | -60…+110 |
| ТБ200-4 | 200 | 400 | 30 | 4,5 | - | 100…1000 | 200 | 2,4 | - | - | 70 | 350 | 5,5 | 20...50 | 5 | 0,091 | -60…+110 |
| ТБ200-5 | 200 | 500 | 30 | 4,5 | - | 100…1000 | 200 | 2,4 | - | - | 70 | 350 | 5,5 | 20...50 | 5 | 0,091 | -60…+110 |
| ТБ200-6 | 200 | 600 | 30 | 4,5 | - | 100…1000 | 200 | 2,4 | - | - | 70 | 350 | 5,5 | 20...50 | 5 | 0,091 | -60…+110 |
| ТБ200-7 | 200 | 700 | 30 | 4,5 | - | 100…1000 | 200 | 2,4 | - | - | 70 | 350 | 5,5 | 20...50 | 5 | 0,091 | -60…+110 |
| ТБ200-8 | 200 | 800 | 30 | 4,5 | - | 100…1000 | 200 | 2,4 | - | - | 70 | 350 | 5,5 | 20...50 | 5 | 0,091 | -60…+110 |
| ТБ200-9 | 200 | 900 | 30 | 4,5 | - | 100…1000 | 100 | 2,4 | - | - | 70 | 350 | 5,5 | 30; 50 | 5 | 0,091 | -60…+110 |
| ТБ200-10 | 200 | 1000 | 30 | 4,5 | - | 100…1000 | 100 | 2,4 | - | - | 70 | 350 | 5,5 | 30; 50 | 5 | 0,091 | -60…+110 |
| ТБ200-11 | 200 | 1100 | 30 | 4,5 | - | 100…1000 | 100 | 2,4 | - | - | 70 | 350 | 5,5 | 30; 50 | 5 | 0,091 | -60…+110 |
| ТБ200-12 | 200 | 1200 | 30 | 4,5 | - | 100…1000 | 100 | 2,4 | - | - | 70 | 350 | 5,5 | 30; 50 | 5 | 0,091 | -60…+110 |
Условные обозначения электрических параметров быстродействующих тиристоров:
• IT - Постоянный ток в открытом состоянии.
• ITAV - Средний ток в открытом состоянии.
• UDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление быстродействующего тиристора.
• (duD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение быстродействующего тиристора.
• i2t - Защитный показатель быстродействующего тиристора.
• IH - Ток удержания быстродействующего тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• tq - Время выключения быстродействующего тиристора.
• tgt - Время включения быстродействующего тиристора.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора
