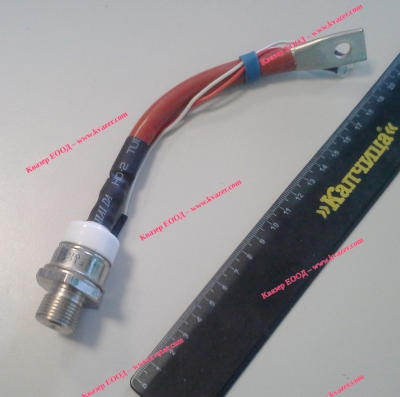

Тиристор T161-200-16 200A 1600V
Тиристор Т161-200-16 200A 1600V
Тиристоры Т161-200 – силовые тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 200 ампер частотой до 500 Гц в цепях с напряжением 300 В – 1600 В. Тип корпуса тиристоров Т161-200 – ST6 (резьба М20х1,5), масса – 0,240 кг.
Информация
Т161-200-16
Тиристор низкочастотный штыревого исполнения.
Тиристоры Т161-200-16 предназначены для работы в цепях постоянного и переменного тока различных силовых электротехнических установок частотой до 500 Гц, а также в полупроводниковых преобразователях электроэнергии.
Конструкция тиристоров штыревая в металлокерамическом корпусе с гибким выводом и прижимными контактами.
Климатическое исполнение и категория размещения УХЛ2 и Т2 для эксплуатации в атмосфере типа I и II по ГОСТ 15150-69.
Максимально допустимый средний прямой ток в открытом состоянии - 200 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1600 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М20
Масса тиристора не более 270 г.
Рекомендуемые охладители: О171, О371, ОM101.
Структура условного обозначения:
Т161-200-18
Т - тиристор;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
200 - максимально допустимый средний ток в открытом состоянии, А;
16 - класс по повторяющемуся напряжению.
