Тиристор Т161-160-12-23 - 1200V/160A

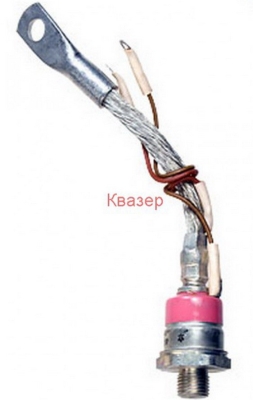

Тиристор Т161-160 предназначен для работы в цепях постоянного и переменного тока частотой до 500 Гц в различных преобразователях электроэнергии в бесконтактной и регулирующей аппаратуре. Конструкция тиристоров штыревая, в металлокерамическом корпусе с гибким выводом и прижимными контактами.

Тиристор Т161-160 имеет оптимальную коммутируемую мощность, низкие статические и динамические потери. Они разработаны для промышленного применения. Соответствуют зарубежным аналогам и международным стандартам.

Основные технические характеристики:

- Средний ток в открытом состоянии: 160 А.

- Повторяющееся импульсное обратное напряжение и повторяющееся импульсное напряжение в закрытом состоянии в зависимости от класса тиристора равны: 100÷1600 В.

- Ударный ток в открытом состоянии не более 4 кА.

- Критическая скорость нарастания напряжения в закрытом состоянии не более 1000 В/мкс.

- Критическая скорость нарастания тока в открытом состоянии: 160 А/мкс при частоте следования импульсов 50 Гц.

- Импульсное напряжение в открытом состоянии не более 1,7 В.

- Повторяющийся импульсный обратный ток и повторяющийся импульсный ток в закрытом состоянии не более 50 мА.

- Отпирающий постоянный ток управления при температуре перехода 25 оC не более 250 мА.

- Отпирающее постоянное напряжение управления при температуре перехода 25 оC не более 2,5 В.

- Время выключения не более 125 мкс.

- Пороговое напряжение не более 1,05 В при максимально допустимой температуре перехода.

- Динамическое сопротивление в открытом состоянии не более 1,360 мОм при максимально допустимой температуре перехода.

- Тепловое сопротивление p-n переход-корпус не более 0,1 °C/Вт при постоянном токе.

- Рекомендуемые охладители: О171, О371.

- Температура p-n перехода в пределах от -60 до +125 °C.

- Климатическое исполнение и категория размещения: УХЛ2, Т.
