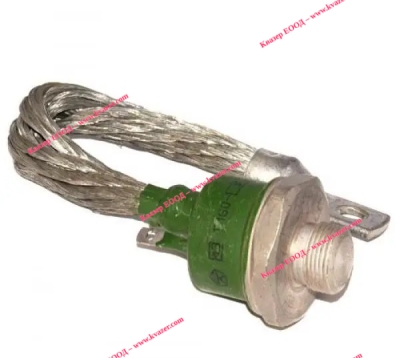

ТИРИСТОР Т160-8-112
Арт.№: 7543
1 от 2
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
66.90
лв.
/
34.21
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики ТИРИСТОР T160-8-112 160A 800V
- Максимално обратно напрежение: 800V
- Ток в права посока: 160A
- Ток на гейта: 200mA
- Корпус: TO-135
- Монтаж: обемен
Информация
Т161-160-11
Тиристор Т161-160-11 полупроводниковый, силовой , низкочастотный, триодный, штыревого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 160 А.
Силовой тиристор Т161-160-11 используется в полупроводниковых преобразователях электроэнергии, в оборудовании промышленного АС и DС привода, в управляемых и полууправляемых выпрямителях на тяговых подстанциях, в регуляторах переменного тока, в маломощной сварочной аппаратуре и в другом электротехническом и электронном оборудовании общего применения.
Выпускается в герметичном металлокерамическом корпусе штыревого исполнения с гибким основным и управляющим выводом и прижимными контактами.
Анодом является медное основание корпуса, катодом - гибкий основной вывод.
Тип корпуса: ST6.
Обозначение типономинала и полярность силовых выводов приводится на корпусе.
Охлаждение воздушное или жидкостное принудительное.
Тип применяемого охладителя: О161, О171, О271, ОМ101.
Тиристор допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Силовой тиристор Т161-160 допускает воздействие синусоидальной вибрации в диапазоне частот 1- 100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 230 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса тиристора не более 150 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.053ТУ.
Зарубежные аналоги силовых тиристоров типа Т161-160: 101RC25, 101RC30, 101RC40, 101RC50, 101RC60, 101RC70, 101RC80, 101RA110.
Расшифровка маркировки тиристора:
Т161-160-11
Т - тиристор низкочастотный;
1 - порядковый номер модификации конструкции;
6 - условное обозначение типоразмера корпуса по размеру шестигранника "под ключ";
1 - условное обозначение конструктивного исполнения корпуса;
160 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
11 - число, обозначающее класс по повторяющемуся импульсному напряжению в сотнях вольт.
Тиристор Т161-160-11 полупроводниковый, силовой , низкочастотный, триодный, штыревого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 160 А.
Силовой тиристор Т161-160-11 используется в полупроводниковых преобразователях электроэнергии, в оборудовании промышленного АС и DС привода, в управляемых и полууправляемых выпрямителях на тяговых подстанциях, в регуляторах переменного тока, в маломощной сварочной аппаратуре и в другом электротехническом и электронном оборудовании общего применения.
Выпускается в герметичном металлокерамическом корпусе штыревого исполнения с гибким основным и управляющим выводом и прижимными контактами.
Анодом является медное основание корпуса, катодом - гибкий основной вывод.
Тип корпуса: ST6.
Обозначение типономинала и полярность силовых выводов приводится на корпусе.
Охлаждение воздушное или жидкостное принудительное.
Тип применяемого охладителя: О161, О171, О271, ОМ101.
Тиристор допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Силовой тиристор Т161-160 допускает воздействие синусоидальной вибрации в диапазоне частот 1- 100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 230 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса тиристора не более 150 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.053ТУ.
Зарубежные аналоги силовых тиристоров типа Т161-160: 101RC25, 101RC30, 101RC40, 101RC50, 101RC60, 101RC70, 101RC80, 101RA110.
Расшифровка маркировки тиристора:
Т161-160-11
Т - тиристор низкочастотный;
1 - порядковый номер модификации конструкции;
6 - условное обозначение типоразмера корпуса по размеру шестигранника "под ключ";
1 - условное обозначение конструктивного исполнения корпуса;
160 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
11 - число, обозначающее класс по повторяющемуся импульсному напряжению в сотнях вольт.
Технические характеристики тиристоров низкочастотных штыревого исполнения Т161-160:
| Наименование тиристора | Максимально допустимые значения параметров при Тп=25°С | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | Rthjc | ||
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| Т161-160-3 | 160 | 300 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-4 | 160 | 400 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-5 | 160 | 500 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-6 | 160 | 600 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-7 | 160 | 700 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-8 | 160 | 800 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-9 | 160 | 900 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-10 | 160 | 1000 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-11 | 160 | 1100 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-12 | 160 | 1200 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-13 | 160 | 1300 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-14 | 160 | 1400 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-15 | 160 | 1500 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-16 | 160 | 1600 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-17 | 160 | 1700 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-18 | 160 | 1800 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Максимальное повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.
Т161-160-11
Тиристор Т161-160-11 полупроводниковый, силовой , низкочастотный, триодный, штыревого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 160 А.
Силовой тиристор Т161-160-11 используется в полупроводниковых преобразователях электроэнергии, в оборудовании промышленного АС и DС привода, в управляемых и полууправляемых выпрямителях на тяговых подстанциях, в регуляторах переменного тока, в маломощной сварочной аппаратуре и в другом электротехническом и электронном оборудовании общего применения.
Выпускается в герметичном металлокерамическом корпусе штыревого исполнения с гибким основным и управляющим выводом и прижимными контактами.
Анодом является медное основание корпуса, катодом - гибкий основной вывод.
Тип корпуса: ST6.
Обозначение типономинала и полярность силовых выводов приводится на корпусе.
Охлаждение воздушное или жидкостное принудительное.
Тип применяемого охладителя: О161, О171, О271, ОМ101.
Тиристор допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Силовой тиристор Т161-160 допускает воздействие синусоидальной вибрации в диапазоне частот 1- 100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 230 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса тиристора не более 150 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.053ТУ.
Зарубежные аналоги силовых тиристоров типа Т161-160: 101RC25, 101RC30, 101RC40, 101RC50, 101RC60, 101RC70, 101RC80, 101RA110.
Расшифровка маркировки тиристора:
Т161-160-11
Т - тиристор низкочастотный;
1 - порядковый номер модификации конструкции;
6 - условное обозначение типоразмера корпуса по размеру шестигранника "под ключ";
1 - условное обозначение конструктивного исполнения корпуса;
160 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
11 - число, обозначающее класс по повторяющемуся импульсному напряжению в сотнях вольт.
Тиристор Т161-160-11 полупроводниковый, силовой , низкочастотный, триодный, штыревого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 160 А.
Силовой тиристор Т161-160-11 используется в полупроводниковых преобразователях электроэнергии, в оборудовании промышленного АС и DС привода, в управляемых и полууправляемых выпрямителях на тяговых подстанциях, в регуляторах переменного тока, в маломощной сварочной аппаратуре и в другом электротехническом и электронном оборудовании общего применения.
Выпускается в герметичном металлокерамическом корпусе штыревого исполнения с гибким основным и управляющим выводом и прижимными контактами.
Анодом является медное основание корпуса, катодом - гибкий основной вывод.
Тип корпуса: ST6.
Обозначение типономинала и полярность силовых выводов приводится на корпусе.
Охлаждение воздушное или жидкостное принудительное.
Тип применяемого охладителя: О161, О171, О271, ОМ101.
Тиристор допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Силовой тиристор Т161-160 допускает воздействие синусоидальной вибрации в диапазоне частот 1- 100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 230 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса тиристора не более 150 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.053ТУ.
Зарубежные аналоги силовых тиристоров типа Т161-160: 101RC25, 101RC30, 101RC40, 101RC50, 101RC60, 101RC70, 101RC80, 101RA110.
Расшифровка маркировки тиристора:
Т161-160-11
Т - тиристор низкочастотный;
1 - порядковый номер модификации конструкции;
6 - условное обозначение типоразмера корпуса по размеру шестигранника "под ключ";
1 - условное обозначение конструктивного исполнения корпуса;
160 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
11 - число, обозначающее класс по повторяющемуся импульсному напряжению в сотнях вольт.
Технические характеристики тиристоров низкочастотных штыревого исполнения Т161-160:
| Наименование тиристора | Максимально допустимые значения параметров при Тп=25°С | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | Rthjc | ||
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| Т161-160-3 | 160 | 300 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-4 | 160 | 400 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-5 | 160 | 500 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-6 | 160 | 600 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-7 | 160 | 700 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-8 | 160 | 800 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-9 | 160 | 900 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-10 | 160 | 1000 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-11 | 160 | 1100 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-12 | 160 | 1200 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-13 | 160 | 1300 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-14 | 160 | 1400 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-15 | 160 | 1500 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-16 | 160 | 1600 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-17 | 160 | 1700 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
| Т161-160-18 | 160 | 1800 | 15 | 4000 | 1,36 | 200…1000 | 80 | 1,7 | 1,05 | 700 | 250 | 200 | 3,5 | 5 | 160 | 0,15 | -60…+125 |
Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Максимальное повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.
