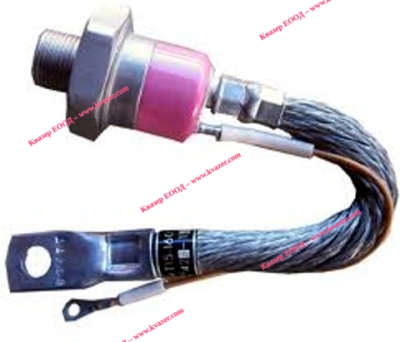

Тиристор Т15-160-8 160A 800V
Арт.№: 55576
1 от 2
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
39.00
лв.
/
19.94
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Тиристор Т15-160-8 160A 800V
- Производител: Русия / СССР
- Тип на полупроводниковия елемент: тиристор винтов
- Обратно макс. напрежение: 0.8kV
- Ток в права посока: 160A
- Ток на гейта: 300mA
- Вид опаковане: насипно
- Корпус:TO209AB
- Монтажна резба: M20
- Ток в импулс макс.: 3400A
- Монтаж: завинтван
Информация
Т15-160-8
Тиристор низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, а также в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в корпусе с гибким выводом.
Максимально допустимый средний прямой ток в открытом состоянии - 160 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 800 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе или на специальной бирке.
Габаритные размеры:
- общая длина - 275 мм
- длина шпильки - 15 мм
- резьба - М20
Технические характеристики тиристоров низкочастотных штыревого исполнения Т15-160:
| Наименование тиристора | Максимально допустимые значения параметров при Тп=25°С | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | Rthjc | ||
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| Т15-160-4 | 160 | 400 | 20 | 3400 | - | 200…1000 | 200 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-5 | 160 | 500 | 20 | 3400 | - | 200…1000 | 200 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-6 | 160 | 600 | 20 | 3400 | - | 200…1000 | 200 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-7 | 160 | 700 | 20 | 3400 | - | 200…1000 | 200 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-8 | 160 | 800 | 20 | 3400 | - | 200…1000 | 200 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-9 | 160 | 900 | 20 | 3400 | - | 200…1000 | 200 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-10 | 160 | 1000 | 20 | 3400 | - | 200…1000 | 200 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-11 | 160 | 1100 | 20 | 3400 | - | 200…500 | 100 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-12 | 160 | 1200 | 20 | 3400 | - | 200…500 | 100 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-13 | 160 | 1300 | 20 | 3400 | - | 200…500 | 100 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-14 | 160 | 1400 | 20 | 3400 | - | 200…500 | 100 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-15 | 160 | 1500 | 20 | 3400 | - | 200…500 | 70 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-16 | 160 | 1600 | 20 | 3400 | - | 200…500 | 70 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-17 | 160 | 1700 | 20 | 3400 | - | 200…500 | 70 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
| Т15-160-18 | 160 | 1800 | 20 | 3400 | - | 200…500 | 70 | 1,8 | - | 600 | 300 | 300 | 3 | 4,5 | 70…150 | 0,18 | -60…+125 |
Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Максимальное повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.
