Характеристики ТГИ1-100/8 тиратрон импульсный предназначен для работы в качестве коммутирующего устройства.
Информация
ТГИ1-100/8

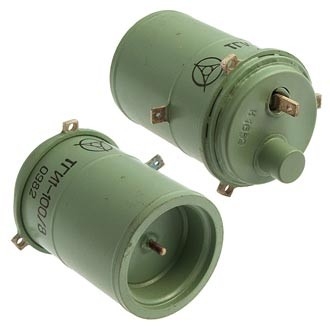

Тиратрон импульсный ТГИ1-100/8 с оксидным катодом косвенного накала и газовым наполнением в металлокерамическом исполнении.
Предназначен для работы в качестве коммутирующего устройства в импульсных схемах с током до 100 А при напряжении на аноде до 8 кВ.
Тиратрон ТГИ1-100/8 применяется в радиотехнической аппаратуре специального назначения.
Выпускается в металлокерамическое оформлении, наполнение водородное.
Катод оксидный косвенного накала.
Время разогрева не более 5 мин.
Охлаждение естественное.
Габаритные размеры тиратрона ТГИ1-100/8:
- длина - 82 мм;
- диаметр - 50 мм.
Масса не более 250 г.
Технические условия: ТС3.340.010ТУ.
Гарантийный срок хранения тиратрона ТГИ1-100/8 - не менее 12 лет со дня изготовления.
Минимальная наработка:
- 500 часов в режимах и условиях, допускаемых ТУ;
- 1000 часов в облегчённом режиме.
Наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки импульсного тиратрона:
ТГИ1-100/8
ТГИ - тиратрон с газовым наполнением, предназначенный для работы в импульсном режиме;
1 - число порядкового номера разработки импульсного тиратрона;
100 - число, указывающее на максимальную амплитуду импульса тока анода в амперах (А);
8 - число, соответствующее наибольшей амплитуде напряжения в киловольтах (кВ).
Тиратрон импульсный ТГИ1-100/8 с оксидным катодом косвенного накала и газовым наполнением в металлокерамическом исполнении.
Предназначен для работы в качестве коммутирующего устройства в импульсных схемах с током до 100 А при напряжении на аноде до 8 кВ.
Тиратрон ТГИ1-100/8 применяется в радиотехнической аппаратуре специального назначения.
Выпускается в металлокерамическое оформлении, наполнение водородное.
Катод оксидный косвенного накала.
Время разогрева не более 5 мин.
Охлаждение естественное.
Габаритные размеры тиратрона ТГИ1-100/8:
- длина - 82 мм;
- диаметр - 50 мм.
Масса не более 250 г.
Технические условия: ТС3.340.010ТУ.
Гарантийный срок хранения тиратрона ТГИ1-100/8 - не менее 12 лет со дня изготовления.
Минимальная наработка:
- 500 часов в режимах и условиях, допускаемых ТУ;
- 1000 часов в облегчённом режиме.
Наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки импульсного тиратрона:
ТГИ1-100/8
ТГИ - тиратрон с газовым наполнением, предназначенный для работы в импульсном режиме;
1 - число порядкового номера разработки импульсного тиратрона;
100 - число, указывающее на максимальную амплитуду импульса тока анода в амперах (А);
8 - число, соответствующее наибольшей амплитуде напряжения в киловольтах (кВ).
Номинальные электрические данные:(при fа = 3000 имп/с; tа = 0,37 мкс; Uс.пж = 220 В; Sфр = 500 В/мкс) | |
|---|---|
| Напряжение накала | 6,3 В |
| Ток накала | 4,8+0,3 А |
| Ток сетки пусковой | < 200 мА |
| Амплитуда напряжения анода | 8 кВ |
| Время запаздывания тока анода | 0,15…0,45 мкс |
| Время установления запаздывания тока анода | < 2 мин |
| Напряжение поддержания разряда | < 100 В |
| Наработка | > 1000 ч |
| Поджигающий импульс в цепи сетки: | |
| - напряжение | >200 В |
| - крутизна фронта | 500…1000 В |
| - ток (амплитудное значение) | >200 мА |
Предельно допустимые электрические величины: | |
|---|---|
| Напряжение накала | 6,0 – 6,6 В |
| Напряжение анода прямое | 2,0 – 8,0 кВ |
| Напряжение анода обратное | 0,4 – 1,6 кВ |
| Время готовности не менее | 5 мин |
| Время разогрева катода | не менее 3 мин |
| Ток анода в импульсе (амплитудное значение) | 100 А |
| Ток анода в импульсе (среднее значение) | 0,15 А |
| Частота повторения импульсов тока анода | < 50 000 имп/с |
| Длительность импульса тока анода | 0,1…50 мкс |
| Крутизна фронта импульса тока анода | < 1000 А/мкс |
