ТЕРМОРЕГУЛАТОР (1000W max.) No.1201

Хобикит за сглобяване

Терморегулаторът е релизиран с една интегрална схема 723. Захранва се директно с 220V.

За температурен датчик се използва обикновен терморезистор RV1. При увеличаване на температурата неговото съпротивление намалява.

723 съдържа вграден компаратор и изходен транзистор, които осигурява ток до 150mA, което позволява релето да се включи без допълнителен транзистор. Границата на превключване се регулира посредством тример-потенциометъра Tr1. Стойностите на елементите са подбрани така, че в средно положение на тример-потенциометъра да се потдържа температура около 20 градуса.

За индикатори служат двата светодиода D6 и D7. D6 индицира, че е включен терморегулатора, а D7 - включен консуматор /релето е включено/.

С предложеното реле може да управлявате консуматор с мощност макс. 1000W.

Захранващо напрежение 220V.

Печатната платка е с размери 54х50 mm.

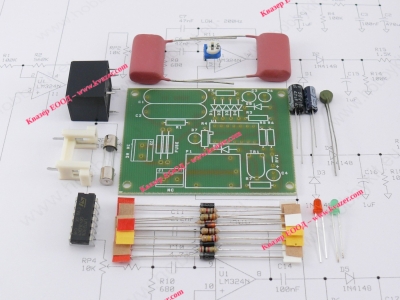

Комплекта съдържа:

1. LM 723 - 1 бр.

2. BZX85/C13 /PL13/ - 1 бр.

3. 1N4001-1N4007 - 5 бр.

4. Зелен светодиод - 1 бр.

5. Червен светосиод - 1 бр.

6. 47mF/25V - 1 бр.

7. 1mF/25V - 1 бр.

8. 220nF/630V - 2 бр.

9. 270 KOM- 1 бр.

10. 2,7 KOM- 1 бр.

11. 2 KOM- 1 бр.

12. 1,5 KOM- 1 бр.

13. 1 KOM- 1 бр.

14. 330 OM- 1 бр.

15. 180 OM- 1 бр.

16. Терморезистор- 1 бр.

17. Тример 10 KOM- 1 бр.

18. Реле 12V- 1 бр.

19. Гнездо за предпазител- 1 бр.

20. Предпазител - 1 бр.

21. Печатна платка- 1 бр.

22. Описание ( принципна и монтажна схема) - 1 бр.

Комплекта за сглобяване не включва клеми!
