ТЕРМОРЕГУЛАТОР (1000W max.) No.1201

Терморегулаторът е релизиран с една интегрална схема 723. Захранва се директно с 220V.
За температурен датчик се използва обикновен терморезистор RV1. При увеличаване на температурата неговото съпротивление намалява.
723 съдържа вграден компаратор и изходен транзистор, които осигурява ток до 150mA, което позволява релето да се включи без допълнителен транзистор. Границата на превключване се регулира посредством тример-потенциометъра Tr1. Стойностите на елементите са подбрани така, че в средно положение на тример-потенциометъра да се потдържа температура около 20 градуса.
За индикатори служат двата светодиода D6 и D7. D6 индицира, че е включен терморегулатора, а D7 - включен консуматор /релето е включено/.
С предложеното реле може да управлявате консуматор с мощност макс. 1000W.
Захранващо напрежение 220V.
Печатната платка е с размери 54х50 mm.

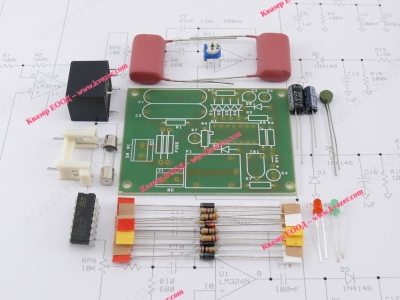

Комплекта съдържа:

1. LM 723

2. BZX85/C13 /PL13/

3. 1N4001-1N4007

4. Зелен светодиод

5. Червен светосиод

6. 47mF/25V

7. 1mF/25V

8. 220nF/630V

9. 270 KOM

10. 2,7 KOM

11. 2 KOM

12. 1,5 KOM

13. 1 KOM

14. 330 OM

15. 180 OM

16. Терморезистор

17. Тример 10 KOM

18. Реле 12V

19. Гнездо за предпазител

20. Предпазител

21. Печатна платка

22. Описание ( принципна и монтажна схема) - 1 бр.

- 1 бр.

- 5 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 2 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

- 1 бр.

Комплекта за сглобяване не включва клеми !
