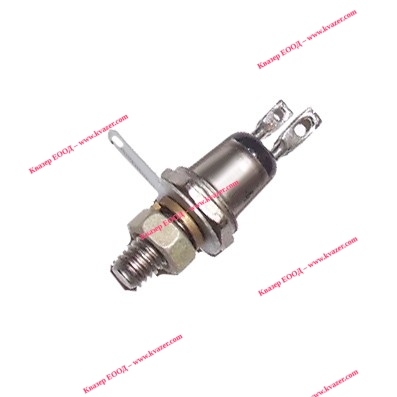

TC112-16-6
Арт.№: 60548
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
3.90
лв.
/
1.99
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики ТС112-16-6 Триак / симистор 600V; 16A; 100mA; TO40
- Тип на полупроводниковия елемент: симистор / триак / triac / симетричен тиристор
- Обратно макс. напрежение: 600V
- Ток в права посока макс.: 16A
- Ток на гейта: 100mA
- Корпус: TO-40
- Монтажна резба: M5
Информация
ТС112-16-6
Тиристор ТС112-16-6 симметричный, низкочастотный, диффузионный, триодный, структуры p-n-p-n-p, штыревого исполнения с жёсткими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 16 А.
Симметричный тиристор ТС112-16-6 применяется в системах и устройствах бесконтактной коммутации и регулирования электроэнергии, для регулирования скорости вращения электродвигателей, в светорегуляторах для ламп накаливания, регуляторах температуры приборов, в стабилизаторах тока и напряжения, в другой коммутационной и регулирующей аппаратуре промышленного и бытового назначения.
Выпускаются в металлостеклянном корпусе штыревой конструкции с жёстким силовым и управляющим выводом.
Анодом является основание корпуса, катодом - жёсткий основной вывод, обозначение типономинала и полярности выводов приводится на корпусе симистора.
Тип корпуса: ST1.
Охлаждение воздушное естественное.
Тип применяемого охладителя: О111.
Тиристор симметричный ТС112-16 выпускается в климатических исполнениях «УХЛ» категории размещения «2» и «Т» категории размещения «3» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -50 до +60 °С.
Симистор допускает воздействие синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры симистора:
- общая длина - 34 мм;
- длина шпильки - 11 мм;
- резьба - М5.
Масса не более 6 г.
Категория качества: «ОТК».
Технические условия: ТУ 16-432.013-83.
Импортные аналоги симметричных тиристоров типа ТС112-16: T6001B, T6006B, T6001C, T6006C, T6001D, T6006D, T6000E, T6001E, T6006E.
Расшифровка маркировки симистора:
ТС112-16-6
Т - тиристор;
С - симметричный;
1 - порядковый номер модификации конструкции;
1 - условное обозначение модификации по размеру шестигранника корпуса «под ключ»;
2 - условное обозначение конструктивного исполнения корпуса;
16 - число, равное значению максимально допустимого действующего тока в амперах;
6 - число, обозначающее класс по повторяющемуся импульсному напряжению в сотнях вольт.
Тиристор ТС112-16-6 симметричный, низкочастотный, диффузионный, триодный, структуры p-n-p-n-p, штыревого исполнения с жёсткими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 16 А.
Симметричный тиристор ТС112-16-6 применяется в системах и устройствах бесконтактной коммутации и регулирования электроэнергии, для регулирования скорости вращения электродвигателей, в светорегуляторах для ламп накаливания, регуляторах температуры приборов, в стабилизаторах тока и напряжения, в другой коммутационной и регулирующей аппаратуре промышленного и бытового назначения.
Выпускаются в металлостеклянном корпусе штыревой конструкции с жёстким силовым и управляющим выводом.
Анодом является основание корпуса, катодом - жёсткий основной вывод, обозначение типономинала и полярности выводов приводится на корпусе симистора.
Тип корпуса: ST1.
Охлаждение воздушное естественное.
Тип применяемого охладителя: О111.
Тиристор симметричный ТС112-16 выпускается в климатических исполнениях «УХЛ» категории размещения «2» и «Т» категории размещения «3» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -50 до +60 °С.
Симистор допускает воздействие синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры симистора:
- общая длина - 34 мм;
- длина шпильки - 11 мм;
- резьба - М5.
Масса не более 6 г.
Категория качества: «ОТК».
Технические условия: ТУ 16-432.013-83.
Импортные аналоги симметричных тиристоров типа ТС112-16: T6001B, T6006B, T6001C, T6006C, T6001D, T6006D, T6000E, T6001E, T6006E.
Расшифровка маркировки симистора:
ТС112-16-6
Т - тиристор;
С - симметричный;
1 - порядковый номер модификации конструкции;
1 - условное обозначение модификации по размеру шестигранника корпуса «под ключ»;
2 - условное обозначение конструктивного исполнения корпуса;
16 - число, равное значению максимально допустимого действующего тока в амперах;
6 - число, обозначающее класс по повторяющемуся импульсному напряжению в сотнях вольт.
Технические характеристики симметричных тиристоров штыревого исполнения ТС112-16:
| Наименование тиристора симметричного | Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc | ||
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| ТС112-16-1 | 16 | 100 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-2 | 16 | 200 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-3 | 16 | 300 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-4 | 16 | 400 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-5 | 16 | 500 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-6 | 16 | 600 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-7 | 16 | 700 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-8 | 16 | 800 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-9 | 16 | 900 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-16 | 16 | 1000 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-11 | 16 | 1100 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
| ТС112-16-12 | 16 | 1200 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
Условные обозначения электрических параметров тиристоров симметричных:
• ITRMS - Максимально допустимый действующий ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление симметричного тиристора.
• (dUD/dt)crit - Критическая скорость нарастания коммутационного напряжения.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение симметричного тиристора.
• IL - Ток включения симметричного тиристора.
• IH - Ток удержания симметричного тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения по управлению.
• tq - Время выключения по управлению.
• tqt - Время включения по управлению.
• Rthjc - Тепловое сопротивление переход-корпус.
• Tj - Температура перехода симметричного тиристора.
