T233-500-14

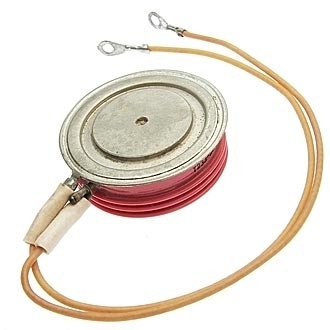

Т233-500-14 Тиристор 500A 1400V, таблетъчно изпълнение
- Тип: Т 233-500-14
- Максимално обратно напрежение: 1400V
- Среден ток в права посока: 500A
- Управляващ ток: 250mA
- Работна температура: от - 60 °C до + 125 °C;
- Монтаж: алуминиев радиатор
Информация
Т233-500-14
Тиристор Т233-500-14 силовой, низкочастотный, полупроводниковый, кремниевый, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 500 А.
Силовой тиристор Т233-500-14 используется в различной высоковольтной преобразовательной технике, в управляемых и полууправляемых выпрямителях на тяговых подстанциях, в промышленных AC и DC электроприводах, в мощных регуляторах переменного тока, в оборудовании для индукционного нагрева и плавки металлов и в другом электротехническом оборудовании общего применения.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеют минимальные потери в открытом состоянии и малый разброс параметров при последовательном и параллельном соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Охлаждение воздушное или жидкостное принудительное.
Тип корпуса: PT32.
Тип рекомендуемого охладителя: О232, О143, О243, ОМ103, ОМ104.
Тиристор силовой Т233-500 допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Устойчив к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением не более 147 м/с2.
Габаритные размеры:
- диаметр тиристора - 54 мм;
- диаметр контактной поверхности - 32 мм;
- высота - 20 мм.
Масса тиристора не более 180 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.054ТУ.
Расшифровка маркировки силового тиристора:
Т233-500-14
Т - тиристор низкочастотный;
2 - порядковый номер модификации (разработки);
3 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
500 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
14 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт.
