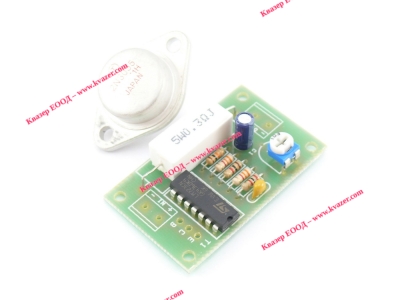

СТАБИЛИЗАТОР 2-25V/2A No.1007

Стабилизатора е изграден на базата на интегрална схема МА 723.

• Входното напрежение - изправено и филтрирано в границите от 28 до 37V.
• Изходно напрежение - от 2 до 25V
• Защитата по ток - сработва при 2А (прагът може да се промени чрез промяна стойността на резистора R1)

Чрез тример-потенциометъра се регулира плавно изходното напрежение.
Необходимо е транзистора да бъде монтиран на радиатор.
Печатната платка е с размери 54x32mm.
Комплекта съдържа:

1. LM 723 - 1 бр.
2. 2N 3055 - 1 бр.
3. 4,7 MF/16V - 1 бр.
4. 1nF - 1 бр.
5. 0,3 OM/5W (R1) - 1 бр.
6. 10 KOM - 1 бр.
7. 3,3 KOM - 2 бр.
8. 2,2 KOM - 1 бр.
9. 1 KOM - 1 бр.
10. Тример 10 KOM - 1 бр.
11. Печатна платка - 1 бр.
12. Описание ( принципна и монтажна схема)- 1 бр.

Комплекта за сглобяване не включва клеми !
