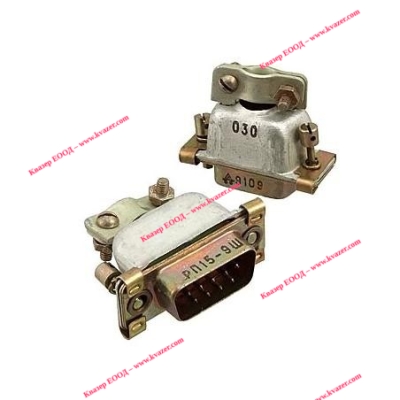

Съединител мъжки РП15-9Ш вилка 9 pin
Арт.№: 55813
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
1.2782
€
/
2.4999
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Руски куплунг D-SUB 9PIN -РП15-9Ш вилка 9 pin
- Конектор: щепсел
- Количество пинове: 9
- Вид на контактите: мъжки
- Електрически монтаж: запояване
- Механичен монтаж: на проводник
Информация
РП15-9Ш
Комбинированные соединители для объемного монтажа РП15-9Ш предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.
Соединители РП-15 предназначены для внутреннего монтажа, в климатическом исполнении В.
Технические условия: НКЦС.434410.509 ТУ.
Структура условного обозначения:
РП15-9Ш
РП15 - тип соединителя;
9 - количество н.ч. контактов;
Ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
Основные технические характеристики соединителей РП15:
| Общие характеристики соединителей РП15: | |
|---|---|
| Тип соединителя: | комбинированный, прямоугольный |
| Климатическое исполнение: | всеклиматическое |
| Состав соединителя: | вилка (штырь), розетка (гнездо) |
| Вид корпуса: | блочный (приборный), кабельный |
| Исполнение монтажной части: | без кожуха, с прямым кожухом |
| Вид сочленения: | врубное, с винтовым замком |
| Покрытие контактов: | золото, серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей РП15: | |
| Общее количество контактов: | 9, 10, 14, 15, 23, 32, 36, 50 |
| Сопротивление контактов, не более, МОм: - низкочастотных контактов: - высокочастотных контактов: |
5 10 |
| Рабочий ток на каждый контакт, А: | 5 |
| Максимальное рабочее напряжение, В: - низкочастотных контактов: - высокочастотных контактов: |
400 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов: |
5000 1000 |
| Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....5000 500 (50) |
| Механический удар, одиночного действия, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия, м/с2 (g): | 1500 (150) |
| Рабочая температура окружающей среды, °C: | от -60 до +125 |
| Повышенная относительная влажность воздуха при температуре +40°C, %: | 98 |
| Атмосферное пониженное рабочее давление, Па (мм рт.ст.): | 1,34х10-9 (10-12) |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
