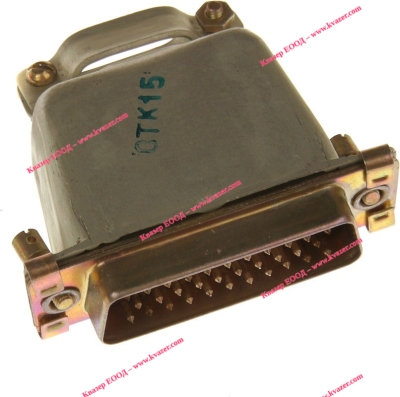

Съединител мъжки РП15-32ШК вилка 32 pin
Арт.№: 55812
1 от 2
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
3.90
лв.
/
1.99
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Руски куплунг 32PIN - РП15-32ШК вилка с корпус
- Конектор: щепсел
- Количество пинове: 32
- Вид на контактите: мъжки
- Електрически монтаж: запояване
- Механичен монтаж: на проводни
Информация
РП15-32ШК
Комбинированные соединители для объемного монтажа РП15-32ШК предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.
Соединители РП-15 предназначены для внутреннего монтажа, в климатическом исполнении В.
Технические условия: НКЦС.434410.509 ТУ.
Структура условного обозначения:
РП15-32ШК
РП15 - тип соединителя;
32 - количество н.ч. контактов;
Ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
Комбинированные соединители для объемного монтажа РП15-32ШК предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.
Соединители РП-15 предназначены для внутреннего монтажа, в климатическом исполнении В.
Технические условия: НКЦС.434410.509 ТУ.
Структура условного обозначения:
РП15-32ШК
РП15 - тип соединителя;
32 - количество н.ч. контактов;
Ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
Основные технические характеристики соединителей РП15:
| Общие характеристики соединителей РП15: | |
|---|---|
| Тип соединителя: | комбинированный, прямоугольный |
| Климатическое исполнение: | всеклиматическое |
| Состав соединителя: | вилка (штырь), розетка (гнездо) |
| Вид корпуса: | блочный (приборный), кабельный |
| Исполнение монтажной части: | без кожуха, с прямым кожухом |
| Вид сочленения: | врубное, с винтовым замком |
| Покрытие контактов: | золото, серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей РП15: | |
| Общее количество контактов: | 9, 10, 14, 15, 23, 32, 36, 50 |
| Сопротивление контактов, не более, МОм: - низкочастотных контактов: - высокочастотных контактов: |
5 10 |
| Рабочий ток на каждый контакт, А: | 5 |
| Максимальное рабочее напряжение, В: - низкочастотных контактов: - высокочастотных контактов: |
400 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов: |
5000 1000 |
| Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....5000 500 (50) |
| Механический удар, одиночного действия, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия, м/с2 (g): | 1500 (150) |
| Рабочая температура окружающей среды, °C: | от -60 до +125 |
| Повышенная относительная влажность воздуха при температуре +40°C, %: | 98 |
| Атмосферное пониженное рабочее давление, Па (мм рт.ст.): | 1,34х10-9 (10-12) |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
