РСГ10ТВ вилка

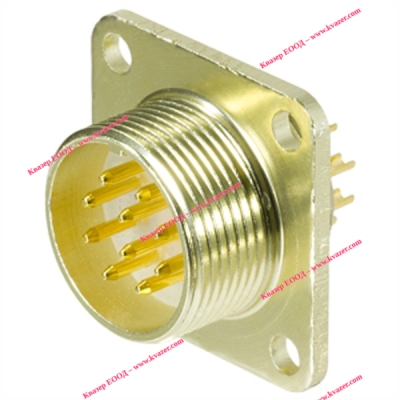

РСГ10ТВ вилка, оригинална руска,
гнездо с 10 мъжки пера, винтово заключване
Информация
Соединители РСГ10ТВ цилиндрические низкочастотные, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).
Соединители РС состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ – резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ – врубное.
Поляризация корпусов соединителей – одношпоночная.
Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ – золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ – серебро.
Структура условного обозначения:
РСГ10ТВ вилка
РС - тип соединителя;
Г - герметичная вилка;
10 - количество контактов;
Б - вид соединения вилки с розеткой: Б - врубное, без буквы - резьбовое;
А - покрытие контактов: А- золото, без буквы - серебро;
ТВ - тропикоустойчивый, всеклиматическое исполнение.
Характеристики соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ:
| Общие характеристики соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ: | |
|---|---|
| Тип соединителя: | цилиндрический, низкочастотный, тропикоустойчивый |
| Климатическое исполнение: | всеклиматическое |
| Условный размер корпуса: | 10, 12, 14, 18, 22, 24, 27 |
| Состав соединителя: | вилка - герметичная или негерметичная, розетка - негерметичная |
| Вид корпуса: | блочный (приборный), кабельный |
| Исполнение монтажной части: | без кожуха, с прямым металлическим или пластмассовым кожухом |
| Вид сочленения: | резьбовой, врубной |
| Поляризация корпуса: | одношпоночная |
| Покрытие контактов: | золото, серебро |
| Способ монтажа: | объемный, пайкой |
| Герметичный допускающий утечку воздуха или не допускающий: | допускает |
| Технические параметры соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ: | |
| Общее количество контактов: | 4, 7, 10, 19, 32, 50 |
| Сопротивление контактов, не более, МОм: | 5 |
| Максимальный ток на одиночный контакт, А: | 4 |
| Максимальная токовая нагрузка на соединитель, А: | 15....75 |
| Максимальное рабочее напряжение, В: | 200 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 147 (15) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 500 (50) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
| Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 15 |
