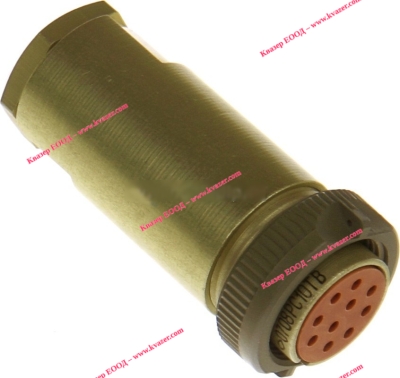

Розетка РС 10ТВ с кожух

С10ТВ розетка кабельная резьбового сочленения с серебряными контактами с кожухом Соединители РС10ТВ розетка с кожухом - низкочастотные низковольтные цилиндрические субминиатюрные для внутреннего монтажа.

Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением 200 B.

Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Соединители (вилки, розетки) с резьбовой и врубной фиксацией сочлененного положения изготавливают 8 типов, 6 типономиналов, 144 типоконструкций.

Соединители состоят из двух частей: герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки. Вид соединителя герметичный или негерметичный определяется по вилке.

Вилки предназначены для объёмного и печатного монтажа, розетки РС10ТВ розетка кабельная резьбового сочленения с серебряными контактами с кожухом

Соединители РС10ТВ розетка с кожухом - низкочастотные низковольтные цилиндрические субминиатюрные для внутреннего монтажа. Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением 200 B.

Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Соединители (вилки, розетки) с резьбовой и врубной фиксацией сочлененного положения изготавливают 8 типов, 6 типономиналов, 144 типоконструкций. Соединители состоят из двух частей: герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки. Вид соединителя герметичный или негерметичный определяется по вилке. Вилки предназначены для объёмного и печатного монтажа, розетки - для объёмного монтажа. Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Поляризация корпусов соединителей – одношпоночная. Покрытие корпусных деталей - нетокопроводное и токопроводное. Соединители (вилки, розетки) изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).

Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро. Присоединение проводов к хвостовикам контактов - методом пайки. Количество перепаек - не более трех, для герметичных вилок перепайка не допускается. Соединители изготавливают для внутреннего монтажа в климатическом исполнении [В] по ГОСТ 20.39.404.

Соединители c индексом «Э» изготавливают в климатическом исполнении [УХЛ] с токопроводными корпусными деталями. Категория качества: «ОТК», «ВП», «ОСМ», «ОС».

Технические условия: - приёмка «1» АШДК.434410.059ТУ; - приёмка «5» АВ0.364.047ТУ; - приёмка «7» АВ0.364.047ТУ1, П0.070.052 (только для РС-Э); - приёмка «9» АВ0.364.047ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей РС10ТВ розетка с кожухом - 25 лет со дня изготовления.

Минимальная наработка: - 1000 часов во всех режимах и условиях, допускаемых ТУ; - 130000 часов в облегчённом режиме.

Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:

РС10ТВ розетка с кожухом РС - тип соединителя;

Г - герметичное исполнение;

10 - количество контактов;

Б - вид соединения вилки с розеткой:

Б - врубное, без буквы - резьбовое;

А - покрытие контактов: А- золото, без буквы - серебро;

ТВ - тропикоустойчивый, всеклиматическое исполнение;

Э -  токопроводные корпусные детали (для РС-Э) - для объёмного монтажа.

Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное.

Поляризация корпусов соединителей – одношпоночная. Покрытие корпусных деталей - нетокопроводное и токопроводное. Соединители (вилки, розетки) изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).

окрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.

Присоединение проводов к хвостовикам контактов - методом пайки. Количество перепаек - не более трех, для герметичных вилок перепайка не допускается. Соединители изготавливают для внутреннего монтажа в климатическом исполнении [В] по ГОСТ 20.39.404. Соединители c индексом «Э» изготавливают в климатическом исполнении [УХЛ] с токопроводными корпусными деталями.

Категория качества: «ОТК», «ВП», «ОСМ», «ОС». Технические условия: - приёмка «1» АШДК.434410.059ТУ; - приёмка «5» АВ0.364.047ТУ; - приёмка «7» АВ0.364.047ТУ1, П0.070.052 (только для РС-Э); - приёмка «9» АВ0.364.047ТУ, бР0.364.045ТУ.

 Гарантийный срок хранения соединителей РС10ТВ розетка с кожухом - 25 лет со дня изготовления.

Минимальная наработка: - 1000 часов во всех режимах и условиях, допускаемых ТУ; - 130000 часов в облегчённом режиме.

Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:

РС10ТВ розетка с кожухом РС - тип соединителя;

Г - герметичное исполнение;

10 - количество контактов;

Б - вид соединения вилки с розеткой: Б - врубное, без буквы - резьбовое;

А - покрытие контактов: А- золото, без буквы - серебро;

ТВ - тропикоустойчивый, всеклиматическое исполнение; Э - токопроводные корпусные детали (для РС-Э).
