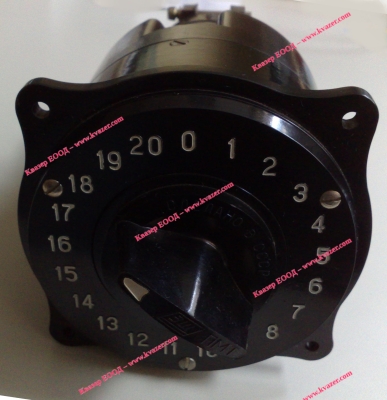

Ротационен превключвател ПМТ-20
Арт.№: 46031
1 от 3
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
96.00
лв.
/
49.08
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики ПМТ-20 переключатель щитовой щеточный
ПМТ-20 предназначен для поочередного подключения к измерительному прибору первичных измерительных преобразователей - термоэлектрических термометров или термометров сопротивления.
Информация
Техническое описание:
Переключатель щитовой щеточный ПМТ
Переключатель щитовой щеточный ПМТ-8 предназначен для поочередного подключения к измерительному прибору первичных измерительных преобразователей - термоэлектрических термометров или термометров сопротивления.
Установив клювик на одну из цифр, нанесенных на корпус переключателя, можно измерить температуру в соответствующей контрольной точке. Переключатели типа ПМТ имеют ряд модификаций, позволяющих подключать к вторичному измерительному прибору (мосту, логометру) от 4 до 20 датчиков температуры.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ переключателей приведены в таблице 1.
Таблица 1.
| Наименование | Максимальное количество подключаемых преобразователей | Количество контактов переключателей | Количество задействованных штырей штепсельного разъёма, т. | Количество проводников |
| ПМТ-4У3 (ПМТ-4Т3) | 4 | 12 | 12 | 12 |
| ПМТ-6У3 (ПМТ-463) | 6 | 16 | 16 | 16 |
| ПМТ-8У3 (ПМТ-8Т3) | 8 | 20 | 20 | 20 |
| ПМТ-12У3 (ПМТ-12Т3) | 12 | 28 | 28 | 28 |
| ПМТ-20У3 (ПМТ-20Т3) | 20 | 44 | 44 | 44 |
Каждая модификация переключателя имеет два варианта исполнения:
1 – с прямой вставкой штепсельного разъёма
2 - с угловой вставкой штепсельного разъёма.
Переключатели выпускаются в климатических исполнениях и категориях У3 и Т3 (в дальнейшем – в обычных и тропических исполнениях).
Переключатели коммутируют электрические цепи постоянного тока напряжением до 24В при силе тока в каждой цепи до 0,1А и активной нагрузке.
Условия эксплуатации:
| У3 | Т3 | |
| Температура окружающего воздуха, С | От -10 до +40 | От -10 до +45 |
| Относительная влажность воздуха, %, не более | 98 при 25С и более низких температурах, без конденсации влаги | 98 при 35С и более низких температурах, без конденсации влаги |
Атмосферное давление – 630-800 мм.рт.ст.
Габаритные размеры переключателей указаны в таблице 2.
Таблица 2.
| Наименование | Размеры, мм. | ||||
| H | L | L1 | L2 | L3 | |
| ПМТ-4У3 (ПМТ-4Т3) | 110 | 200 | 199 | 155 | 154 |
| ПМТ-6У3 (ПМТ-463) | 111 | 207 | 205 | 162 | 160 |
| ПМТ-8У3 (ПМТ-8Т3) | 115 | 217 | 205 | 172 | 160 |
| ПМТ-12У3 (ПМТ-12Т3) | 120 | 223 | 207 | 180 | 162 |
| ПМТ-20У3 (ПМТ-20Т3) | 123 | 230 | 207 | 186 | 162 |
Масса переключателей указана в таблице 3.
Таблица 3.
| Наименование | Масса переключателя, кг., не более |
| ПМТ-4У3 (ПМТ-4Т3) | 0,8 |
| ПМТ-6У3 (ПМТ-463) | 0,85 |
| ПМТ-8У3 (ПМТ-8Т3) | 1,00 |
| ПМТ-12У3 (ПМТ-12Т3) | 1,10 |
| ПМТ-20У3 (ПМТ-20Т3) | 1,20 |
