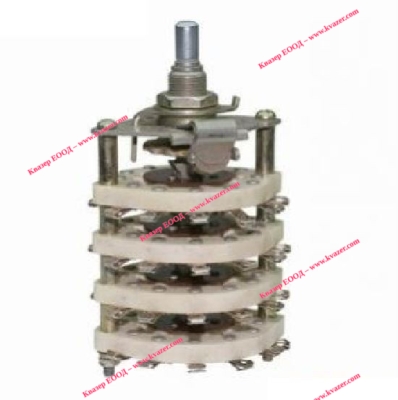

Ротационен галетен превключвател ПГК-3П12Н-К8, 3 позиции, 12 секции
Арт.№: 60126
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
24.00
лв.
/
12.27
€
Валидност на промоцията
до
Купете над 4 бр. по
, Купете над 40 бр. по
22.80
лв.
/
11.66
€
18.00
лв.
/
9.20
€
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Ротационен галетен превключвател ПГК 3П12Н К8, 3 позиции, 12 секции 4x12pin, керамичен, без врътка
- 4 плочи, 3 секции на плоча
- разстояние м/у плочите: 8мм
- Комутируем ток: до 3A
- Напрежение: до 350V
- Съпротивление на изолацията мин. 5000MΩ
- Механична трайност: 10000 цикъла
Информация
ПГК-3П12Н-К8
Переключатель ПГК-3П12Н-К8 поворотный галетные с керамическими платами для объёмного монтажа.
Предназначен для коммутации электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты.
Применяется для работы в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Переключатели ПГК имеют от 1 до 4 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 16 направлений.
Конец оси вала в двух вариантах: с прямой и косой лыской.
Способ крепления: фиксация в отверстии с помощью резьбы оси и гайки переключателя.
Переключатели ПГК изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для изделий с приёмкой «1»: АГ0.360.204ТУ;
- для изделий с приёмкой «5»: УС0.360.059ТУ;
- для изделий с приёмкой «9»: УС0.360.059ТУ, СЧТУ УС0.360.026ТУ.
Гарантийный срок хранения переключателей ПГК-3П12Н-К8 - 12 лет с даты приёмки.
Минимальная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ПГК-3П12Н-К8
ПГК - переключатель галетный с керамическими платами;
3П - число рабочих положений (2, 3, 4, 5, 6, 7, 8, 9, 10, 11);
12Н - число направлений (1, 2, 3, 4, 5, 6, 8, 9, 12, 16);
К - вариант конструктивного исполнения оси вала: К или А - ось с прямой лыской (ВС-3), без буквы - ось с конической лыской;
8 - расстояние между платами 6мм, 8мм, 11мм, 13мм, 15мм, отсутствие цифры - наличие одной платы;
Ш - наличие широкого ножевого переключающего контакта, позволяющий плавное переключение с контакта на контакт;
В - всеклиматическое исполнение.
Переключатель ПГК-3П12Н-К8 поворотный галетные с керамическими платами для объёмного монтажа.
Предназначен для коммутации электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты.
Применяется для работы в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Переключатели ПГК имеют от 1 до 4 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 16 направлений.
Конец оси вала в двух вариантах: с прямой и косой лыской.
Способ крепления: фиксация в отверстии с помощью резьбы оси и гайки переключателя.
Переключатели ПГК изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для изделий с приёмкой «1»: АГ0.360.204ТУ;
- для изделий с приёмкой «5»: УС0.360.059ТУ;
- для изделий с приёмкой «9»: УС0.360.059ТУ, СЧТУ УС0.360.026ТУ.
Гарантийный срок хранения переключателей ПГК-3П12Н-К8 - 12 лет с даты приёмки.
Минимальная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ПГК-3П12Н-К8
ПГК - переключатель галетный с керамическими платами;
3П - число рабочих положений (2, 3, 4, 5, 6, 7, 8, 9, 10, 11);
12Н - число направлений (1, 2, 3, 4, 5, 6, 8, 9, 12, 16);
К - вариант конструктивного исполнения оси вала: К или А - ось с прямой лыской (ВС-3), без буквы - ось с конической лыской;
8 - расстояние между платами 6мм, 8мм, 11мм, 13мм, 15мм, отсутствие цифры - наличие одной платы;
Ш - наличие широкого ножевого переключающего контакта, позволяющий плавное переключение с контакта на контакт;
В - всеклиматическое исполнение.
| Основные технические и эксплуатационные характеристики переключателей поворотных ПГК: | |
|---|---|
| Сопротивление контакта, не более, Ом | 0,02 |
| Электрическая прочность изоляции, В | 1500 |
| Момент переключения, НхМ: | от 0,39 до 1,17 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Рабочая температура окружающей среды, °C | от -60 до +85 |
| Повышенная относительная влажность при 35°C, % | 98 |
| Гарантийный срок с даты изготовления, лет: | 12 |
| Гарантийная наработка, ч | |
| - для приемки «1» | 10000 |
| - для приемки «5» | 5000 |
| Масса, г | от 61 до 145 |
| Электрические режимы коммутации переключателей поворотных ПГК: | ||||||||
|---|---|---|---|---|---|---|---|---|
| Типономинал переключателя поворотного | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | Количество циклов переключений | ||
| не менее | не более | не менее | не более | |||||
| ПГК | постоянный | активная | 0,005 | 350 | 0,0001 | 0,5 | 15,0 | 5000 |
| постоянный | индуктивная | 0,005 | 350 | 0,0001 | 3,0 | 70,0 | 2500 | |
| переменный | активная | 0,005 | 350 | 0,0001 | 3,0 | 15,0 | 2500 | |
| переменный | индуктивная | 0,005 | 350 | 0,0001 | 3,0 | 70,0 | 5000 | |
