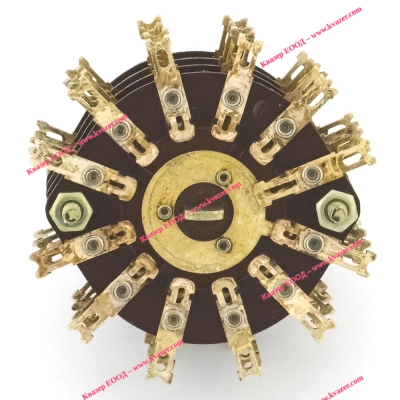

Ротационен галетен превключвател ПГГ-11П4Н8, 11 позиции, 4 секции
Ротационен галетен превключвател ПГГ 11П4Н 8, 11 позиции, 4 секции 4x12pin, гетинаксов, без врътка
- 4 плочи, 1 секции на плоча
- разстояние м/у плочите: 8мм
- Комутируем ток: до 3A
- Напрежение: до 350V
- Съпротивление на изолацията мин. 5000MΩ
- Механична трайност: 10000 цикъла
Информация
ПГГ-11П4Н-8 Галетный переключатель / Переключатель поворотный ПГГ 11П4Н 8
Переключатель галетный ПГГ-11П4Н-8 предназначен для коммутации электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты. Расшифровка: ПГГ - переключатель галетный с гетинаксовыми платами; 11П - число рабочих положений; 4Н - число направлений; 8 - расстояние между платами в мм. Максимальная коммутируемая мощность 70W AC, 15W DC; максимально коммутируемый ток 3A AC, 0,5A DC; рабочее напряжение 350V. Ручка поставляется отдельно. В качестве ручки может использоваться любая с внутренним диаметром - 6мм, пример: Клювик для ПГК (6 мм) метал. втулка
Основные параметры
| Функциональный тип | переключатель галетный |
| Фактическая маркировка | отсутствует |
| Метод монтажа | на панель |
| Материал галет (плат) | гетинакс |
| Габаритные размеры L*W*H | 56х56х75 mm |
| Тип вала | сплошной с прямой лыской (ВС-3) |
| Диаметр вала, мм | 6 mm |
| Тип ручки | поставляется отдельно |
| Покрытие контакта | Ag (серебро) |
| Вид нагрузки | активная, индуктивная |
| Режим работы (род тока) | постоянный, переменный |
| Количество плат (галет) | 4 |
| Количество положений | 11 |
| Количество направлений | 4 |
| Расстояние между платами, мм | 8 |
Технические характеристики
| Максимальная коммутир.мощность | 70 W AC; 15 W DC |
| Максимальная токовая нагрузка не более | 3 A |
| Сопротивление изоляции | 1000 MΩ |
| Сопротивление контактов не более | 30 mΩ |
| Предельное напряжение | 350 V |
| Электрическая прочность изоляции | 1000 V |
| Емкость между каждыми двумя контактами, не более | 1,5 pf |
| Емкость между корпусом и любым контактом, не более | 5 pf |
Условия эксплуатации
| Ресурс | 5000 циклов |
| Минимальная наработка | 5000 час. |
| Интервал рабочих температур | от +85 до -60 °С |
| Относительная влажность | 98% при температуре +20°С |
| Атмосферное давление | от 0,66 до 106,6 kPa |
| Климатическое исполнение | УХЛ |
