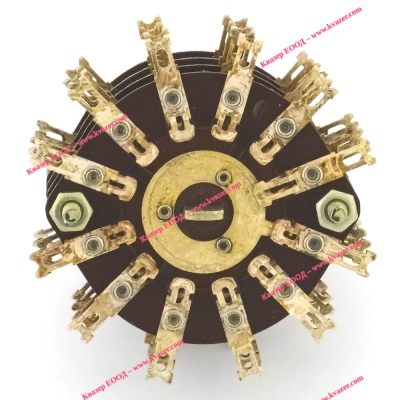

Ротационен галетен превключвател ПГГ-11П2Н-8А, 11 позиции, 2 секции
Арт.№: 60128
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
5.0618
€
/
9.90
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Ротационен галетен превключвател ПГГ 11П2Н 8А, 11 позиции, 2 секции 2x12pin, гетинаксов, без врътка
- 2 плочи, 1 секция на плоча
- разстояние м/у плочите: 8мм
- Комутируем ток: до 3A
- Напрежение: до 350V
- Съпротивление на изолацията мин. 5000MΩ
- Механична трайност: 10000 цикъла
Информация
ПГГ-11П2Н-8А
Переключатель ПГГ-11П2Н-8А галетный поворотный с гетинаксовыми платами для объёмного монтажа.
Предназначен для работы в высокочастотных и низкочастотных цепях постоянного и переменного тока.
Применяются для работы в аппаратуре специального и общепромышленного назначения.
Переключатели ПГГ имеют от 1 до 5 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 20 направлений.
Конец оси вала в двух вариантах: с прямой или косой лыской.
Способ крепления: фиксация в отверстии с помощью резьбы оси и гайки переключателя.
Изготавливаются для внутреннего монтажа в исполнении для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- для изделий с приёмкой «1»: АГ0.360.204ТУ;
- для изделий с приёмкой «5»: УС0.360.059ТУ.
Гарантийный срок хранения переключателей ПГГ-11П2Н-8А - 12 лет с даты приёмки.
Минимальная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ПГГ-11П2Н-8А
ПГГ - переключатель галетный с гетинаксовыми платами;
2П...11П - число рабочих положений;
1Н...20Н - число направлений;
8 - расстояние между платами в мм (4, 6, 8, 11, 13, 15), отсутствие цифры - наличие одной платы;
А - вариант конструктивного исполнения оси вала: А - ось с прямой лыской (ВС-3), без буквы - ось с конической лыской.
Переключатель ПГГ-11П2Н-8А галетный поворотный с гетинаксовыми платами для объёмного монтажа.
Предназначен для работы в высокочастотных и низкочастотных цепях постоянного и переменного тока.
Применяются для работы в аппаратуре специального и общепромышленного назначения.
Переключатели ПГГ имеют от 1 до 5 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 20 направлений.
Конец оси вала в двух вариантах: с прямой или косой лыской.
Способ крепления: фиксация в отверстии с помощью резьбы оси и гайки переключателя.
Изготавливаются для внутреннего монтажа в исполнении для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- для изделий с приёмкой «1»: АГ0.360.204ТУ;
- для изделий с приёмкой «5»: УС0.360.059ТУ.
Гарантийный срок хранения переключателей ПГГ-11П2Н-8А - 12 лет с даты приёмки.
Минимальная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ПГГ-11П2Н-8А
ПГГ - переключатель галетный с гетинаксовыми платами;
2П...11П - число рабочих положений;
1Н...20Н - число направлений;
8 - расстояние между платами в мм (4, 6, 8, 11, 13, 15), отсутствие цифры - наличие одной платы;
А - вариант конструктивного исполнения оси вала: А - ось с прямой лыской (ВС-3), без буквы - ось с конической лыской.
| Основные технические и эксплуатационные характеристики галетных переключателей ПГГ: | |
|---|---|
| Сопротивление контакта, не более, Ом | 0,02 |
| Электрическая прочность изоляции, В | 1000 |
| Момент переключения, НхМ: | от 0,39 до 1,17 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Рабочая температура окружающей среды, °C | от -60 до +70 |
| Повышенная относительная влажность при 35°C, % | 98 |
| Гарантийный срок с даты изготовления, лет: | 12 |
| Гарантийная наработка, ч | |
| - для приемки «1» | 10000 |
| - для приемки «5» | 5000 |
| Масса, г | от 48 до 84 |
| Электрические режимы коммутации галетных переключателей ПГГ: | ||||||||
|---|---|---|---|---|---|---|---|---|
| Типономинал галетного переключателя | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | Количество циклов переключений | ||
| не менее | не более | не менее | не более | |||||
| ПГГ | постоянный | активная | 0,005 | 350 | 0,0001 | 0,5 | 15,0 | 5000 |
| постоянный | индуктивная | 0,005 | 350 | 0,0001 | 3,0 | 70,0 | 2500 | |
| переменный | активная | 0,005 | 350 | 0,0001 | 3,0 | 15,0 | 2500 | |
| переменный | индуктивная | 0,005 | 350 | 0,0001 | 3,0 | 70,0 | 5000 | |
