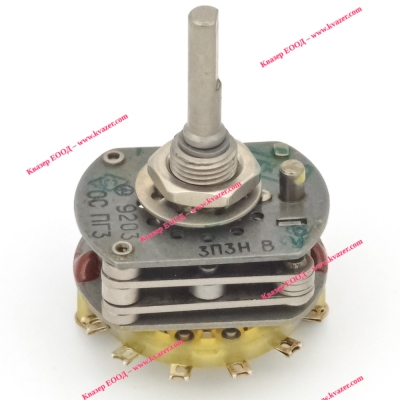

Ротационен галетен превключвател ПГ3 3П3Н В, 3 позиции, 3 секции, 12pin
Ротационен галетен превключвател ПГ3 3П3Н В, без врътка, 3 позиции, 3 секции, 12 пера
Переключатель галетный ПГ3-3П3НВ малогабаритный. Предназначен для коммутации электрических цепей постоянного и переменного тока. Расшифровка:
- ПГ - переключатель галетный;
- 3 - вариант исполнения;
- 3П - число рабочих положений;
- 3Н - число направлений;
- В - всеклиматика.
Информация
ПГ3-3П3НВ
Переключатель ПГ3-3П3НВ галетный малогабаритный поворотный для объёмного монтажа.
Предназначен для коммутации электрических цепей переменного и постоянного тока.
Используется для работы в различных видах электро- и радиоаппаратуры специального и общего назначения.
Переключатели ПГ3 имеют от 1 до 5 плат, обеспечивают от 2 до 11 рабочих положений и от 1 до 20 направлений.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия для изделий с приёмкой «5»: АСЖР.642110.001ТУ.
Гарантийный срок хранения переключателей ПГ3-3П3НВ - 25 лет с даты приёмки.
Минимальная наработка:
- 25000 часов во всех режимах и условиях, допускаемых ТУ;
- 80000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ПГ3-3П3НВ
ПГ3 - переключатель галетный, третий вариант исполнения;
2П...11Н - число рабочих положений;
1Н...20Н - число направлений;
В - всеклиматическое исполнение.
| Основные технические и эксплуатационные характеристики переключателей поворотных ПГ3: | |
|---|---|
| Сопротивление контакта, не более, Ом | 0,02 |
| Электрическая прочность изоляции, В | 750 |
| Момент переключения, НхМ: | от 0,15 до 0,7 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Емкость, пФ, не менее | |
| - между контактами | 1,5 |
| - между контактами и корпусом | 4,0 |
| Рабочая температура окружающей среды, °C | от -60 до +85 |
| Повышенная относительная влажность при 35°C, % | 98 |
| Гарантийный срок с даты изготовления, лет: | 25 |
| Гарантийная наработка, ч | 25000 |
| Масса, г | от 36 до 52 |
