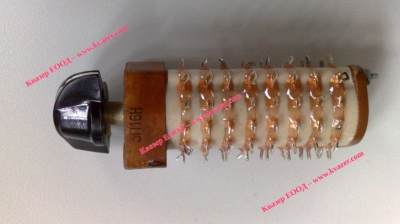

Ротационен галетен превключвател 3П16Н, 3 позиции, 16 секция, 96pin

Основные технические параметры П2Г3-3П16Н:

Малогабаритные галетные переключатели П2Г3-3П16Н предназначены для коммутации электрических цепей постоянного и переменного тока.
По конструктивным данным, габаритным и установочным размерам переключатели изготавливаются 44 видов.
Ручка у переключателя съемная. Нумерация контактов на электрических схемах соответствует обозначению, написанному на крышке переключателя. Каждая секция имеет 12 контактных выводов.
Изготавливается в соответствии с техническими условиями ЦЭ0.260.016 ТУ, в климатических исполнениях УХЛ  и  В.

Обозначение переключателей:
Пример обозначения: П2Г-3-3П16Н
П - переключатель; 2 - высокочастотный; Г - галетный;
3 - порядковый номер исполнения;
2П...12П - число рабочих положений;
4Н...8Н-число направлений.

Технические характеристики П2Г3-3П16Н:
• Сопротивление изоляции, МОм, не менее:
     - при нормальных климатических условиях ...... 1000
     - в условиях повышенной влажности ...... 10
     - при максимальной температуре ...... 100
• Электрическая прочность изоляции при нормальных климатических условиях, В ...... 1000
• Емкость, пФ, не более:
     - между каждыми двумя контактами ...... 1
     - между корпусом и любым контактом ...... 2
• Индуктивность между двумя замкнутыми контактами, мкГн, не более ...... 0,01
• Сопротивление электрических контактов, Ом, не более ...... 0,05
• Коммутируемые напряжение, ток, мощность:
     - максимальная мощность, Вт ...... 60
     - рабочее напряжение, В ...... 30-220
     - ток, А, не более ...... 0,05-2
• Износостойкость, циклов коммутации ...... 5000
