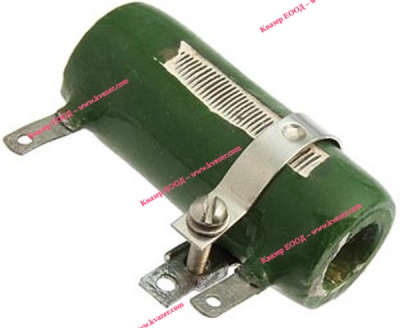

Резистор регулируем 15 ohm/10W ПЭВР-10 ±10%

Технические характеристики ПЭВР-10:

Диапазон номинальных сопротивлений - от 3 Ом до 220 Ом.

Номинальная мощность рассеивания - 10 Вт.

Допускаемые отклонения сопротивлений - ±5%; ±10%.

Испытательное напряжение для проверки изоляции при атмосферном давлении от 2250 мм рт. ст. до 2310 мм рт. ст.:

- постоянного тока - 2800 В;

- переменного тока - 2000 В.

Сопротивление изоляции резистора ПЭВР-10 между токопроводящими частями и специальным электродом, вставленным внутрь трубки резистора при температуре от +15° С до +35° С и относительной влажности окружающего воздуха:

- не более 60% - не менее 1 ГОм;

- не более 80% - не менее 2,5 МОм.

Сопротивление изоляции при нормальных климатических условиях - не менее 1000 МОм.

Температурный коэффициент сопротивления - ±200·106 1/° С.

Сопротивление изоляции между токопроводящими частями и специальным электродом, вставленным внутрь трубки после 96-часовой выдержки в камере с относительной влажностью воздуха от 95% до 98% при температуре +40±2° С на 1 см2 - не менее 400 МОм.

Допустимое превышение температуры нагрева трубки ПЭВР-10 при нагрузке номинальным током при температуре от +15° С до +35° С - не более +310° С.

Изменение сопротивления после воздействия трех температурных циклов в интервале температур от -60° С (без нагрузки) до +155° С с нагрузкой 0,6∙РН и механических нагрузок, где РН - номинальная мощность рассеяния в Вт - не более ±2%.

Изменение сопротивления после воздействия механических нагрузок - не более ±2%.

Нагрузка на статистический изгиб ПЭВР-10 - не менее 10 кгс.

Растягивающее усилие, прилагаемое вдоль оси резисторов - не менее 2 кгс.

Диаметр провода, припаиваемого к выводам - не более 1 мм.

Изменение сопротивлений в течение:

- первых 2000 ч работы - не более ±2%;

- остального срока службы - не более ±5%.

Рабочее напряжение:

- переменного тока - 1000 В;

- постоянного тока - 1400 В.

Минимальная наработка на отказ ПЭВР-10 - 10 000 ч.

Срок сохраняемости - 12 лет.

Ряд номинальных сопротивлений - Е24.

Габаритные размеры:

- длина - 41 мм;

- высота - 28 мм;

- диаметр - 5,6 мм.

Масса - не более 34 г.

Варианты исполнения изделий резисторы ПЭВР-10 в зависимости от вида приёмки:

- отдел технического контроля - ПЭВР-10 ОТК;

- особо стойкие (особо стабильные) - ОСПЭВР-10, ПЭВР-10 ОС;

- приемка заказчика - ПЭВР-10 ПЗ;

- военная приемка - ПЭВР-10 ВП.

Условия эксплуатации:

Температура окружающего воздуха:

- при номинальной электрической нагрузке - от -60° С до +40° С;

- при снижении электрической нагрузки не более 0,6 РН - от -60° С до +155° С.

Относительная влажность при +40° С - от 95% до 98%.

Атмосферное давление - от 5 мм рт. ст. до 2280 мм рт. ст.

Виброускорение резистора ПЭВР-10 при частоте:

- от 5 Гц до 1000 Гц - 100 м/с²;

- от 5 Гц до 600 Гц - 100 м/с².

Ускорение:

- линейные нагрузки - 500 м/с²; 1000 м/с².

- удары - 350 м/с²; 1500 м/с².
