Реле ТКЕ53ПД 27V DC, 5A, 3 превключващи вериги
ТКЕ53ПД Контактор
Бобина 27VDC (24-30V постоянен ток)
Комутирием ток макс: 5A
Комутируемо напрежение: 20 - 220VAC,
3 превключващи вериги
Разпродадени!
Информация
ТКЕ53ПД контактор
Детальное описание

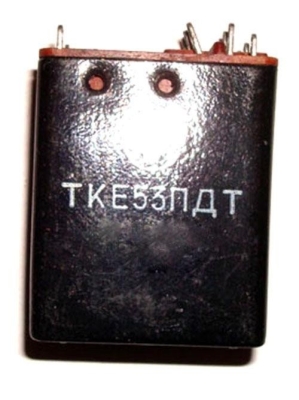

ТКЕ53ПДТ реле
Реле электромагнитное ТКЕ53ПДТ
Также это изделие может называться: ТКЕ-53П-ДТ, ТКЕ 53П ДТ, ТКЕ5зПДТ, tke53pdt, tke-53p-dt, tke 53p dt.
ТКЕ53ПДТ реле электромагнитное коммутационное предназначено для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники.
Реле ТКЕ53ПДТ применяются в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре и других сферах.
Условные обозначения:
Реле ТКЕ53ПДТ, где:
Т - номинальное напряжение в цепи обмотки управления контактора - 27 В.
К - коммутационное реле с питанием цепи управления постоянным током.
Е - значение номинального тока в цепи главных контактов, обозначает разряд единицы.
5 - указывает число единиц данного разряда.
3П - число переключающих контактов - 3.
ДТ - дополнительные конструктивные особенности.
Технические характеристики ТКЕ53ПДТ:
Номинальная коммутируема сила тока - 5 А.
Номинальное напряжение в цепи обмотки управления контактора - 27 В.
Реле представляют собой изделия с контактными группами на переключение, приводимые в движение электромагнитом клапанного типа.
Подвод тока к реле осуществляется проводами, подпаиваемыми к выводным шинкам.
Для крепления реле на объекте на дне колпака расположены резьбовые отверстия.
Для вентиляции внутреннего объема негерметичных реле в колпаке реле имеются два отверстия, закрытые сеткой.
При подборе реле следует иметь в виду, что негерметичные реле при работе в значительной степени подвержены воздействию факторов окружающей среды (влажность, температура, давление).
Варианты исполнения реле ТКЕ53ПДТ в зависимости от вида приёмки:
- отдел технического контроля - ТКЕ53ПДТ ОТК;
- особо стойкие (особо стабильные) - ОСТКЕ53ПДТ, ТКЕ53ПДТ ОС;
- приемка заказчика - ТКЕ53ПДТ ПЗ;
- военная приемка - ТКЕ53ПДТ ВП.
Условия эксплуатации:
Температура окружающей среды - от 0º С до +85º С.
Пониженное атмосферное давление - 660 Па.
ТКЕ53ПДТ используются в различных климатических условиях, включая тропические, и при воздействиях механических нагрузок.
