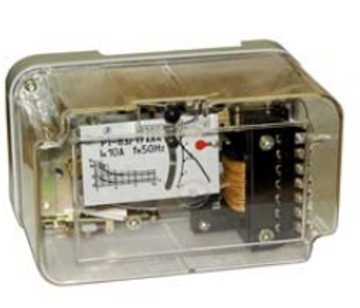

Реле РТ 82/2 УХЛ4
PT82/2 УХЛ4 - Токово реле 5A
Реле РТ-84/2 предназначены для использования в схемах релейной защиты в качестве органа, реагирующего на увеличение тока в контролируемой цепи и применяются для защиты электрических машин, трансформаторов и линий электропередачи при перегрузках и коротких замыканиях.
Информация
Реле тока РТ-80/2
Реле предназначены для применения в схемах релейной защиты и автоматики энергитических систем в качестве органа, реагирующего на повышение тока
1. Технические характеристики максимального реле тока РТ-83, РТ-84
Реле применяется для защиты электрических установок при перегрузках и коротких замыканиях.
Реле являются комбинированными и состоят из двух элементов: индукционного с диском, создающего выдержку времени, и электромагнитного мгновенного действия создающего «отсечку» при больших значениях тока короткого замыкания.
Реле исполняются для цепей переменного тока частотой 50—60 гц.
Пределы уставок реле приведены в табл. 1.
Таблица 1
Пределы уставок реле
|
Тип |
Iн, А |
Индукционный элемент |
Электромагнитный элемент |
|
|
Iср, А |
время срабатывания*, сек |
Iср.отс |
||
|
РТ 83/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
1; 2; 3; 4 |
2-8 |
|
РТ 83/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
0,5; 1; 2; 3; 4 |
2-8 |
|
РТ 84/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
4; 8; 12; 16 |
2-8 |
|
РТ 84/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
4; 8; 12; 16 |
2-8 |
* - При токе в реле, равном 10 Iср
** Буквой «у» обозначаются реле утопленного монтажа
Уставки тока отсечки регулируются до 16-кратной величины, однако при кратностях, больших 8, наблюдаются увеличенные разбросы токов срабатывания.
Разброс времени срабатывания (определение разброса см. реле РТ 40/Ф) индукционного элемента при полуторакратном токе уставки не более 1сек для реле РТ 83 и 2 сек для реле РТ 84.
Отклонение величины Iср электромагнитного элемента (отсечки) при уставке на Iср индукционного элемента 4 а для реле РТ 83/1 и РТ 84/1 и 3 адля реле РТ 83/2 и РТ 84/2 не превышает ±30% от Iнэлектромагнитного элемента.
При переходе на уставку № 7 индукционного элемента. отклонение действительных кратностей Iср электромагнитного элемента от, измеренных при указанных выше уставках на Iср индукционного элемента (4 а для реле РТ 83/1 и РТ 84/1 и 3 а для реле РТ 83/2 и .РТ.84/2) не превосходит величин, указанных в табл. 2.
Таблица 2
Отклонения действительных кратностей Iср электромагнитного
элемента от измеренных при уставках 4 а (РТ 83/1 и РТ 84/1)
и 3 а (РТ 83/2 и РТ 84/2) индукционного элемента
|
Номинальная кратность срабатывания |
2 |
4 |
6 |
8 |
|
Отклонение действительной кратности Iср, % |
+15 |
+40 |
+60 |
+100 |
Погрешности для обоих типов реле при разных уставках времени идентичны таковым соответственно для реле РТ 81 и 82 (см. табл. 3). Инерционная ошибка реле не более 0,15 сек.
Таблица 3
Погрешность реле, сек
|
РТ 81, 83 и 85 |
РТ 82, 84 и 86 |
||
|
Уставка времени |
Погрешность |
Уставка времени |
Погрешность |
|
0,5 |
0,1 |
2* |
0,5 |
|
1 |
0,15 |
4 |
0,5 |
|
2 |
0,2 |
8 |
0,6 |
|
3 |
0,2 |
12 |
0,75 |
|
4 |
0,25 |
16 |
1 |
* - только для реле РТ 82 и РТ 84
Мощность, потребляемая реле при токе, равном току уставки, не более 10 ва. Коэффициент возврата не менее 0,8.
