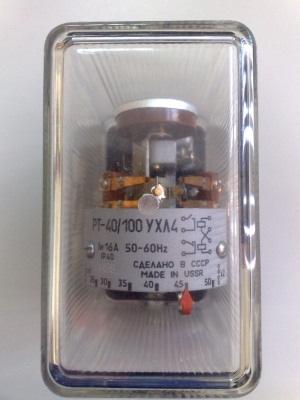

Реле РТ-40/100 УХЛ4
Реле PT-40/100 УХЛ4
РЕЛЕ ТОКА серий РТ-40
Реле исполняются для цепей переменного тока частотой 50— 60 гц. Пределы уставок тока срабатывания приведены в табл. 1, потребляемая мощность при минимальной уставке —в табл. 2.
Информация
Пределы уставок тока срабатывания реле, А
Тип |
Соединение катушек |
|
|
последовательное |
паралельное |
|
|
РТ 40/0,2 |
0,05-0,1 |
1-0,2 |
|
РТ 40/0,6 |
0,15-0,3 |
0,3-0,6 |
|
РТ 40/2 |
0,5-1 |
1-2 |
|
РТ 40/6 |
1,5-3 |
3-6 |
|
РТ 40/10 |
2,5-5 |
5-10 |
|
РТ 40/20 |
5-10 |
10-20 |
|
РТ 40/50 |
12,5-25 |
25-50 |
|
РТ 40/100 |
25-50 |
50-100 |
|
РТ 40/200 |
50-10 |
100-200 |
Таблица 2
Потребляемая мощность реле при минимальной уставке
Тип |
Мощность , ВА |
|
РТ 40/0,2 |
0,2 |
|
РТ 40/0,6 |
0,2 |
|
РТ 40/2 |
0,2 |
|
РТ 40/6 |
0,5 |
|
РТ 40/10 |
0,5 |
|
РТ 40/20 |
0,5 |
|
РТ 40/50 |
0,8 |
|
РТ 40/100 |
1,8 |
|
РТ 40/200 |
8 |
Погрешность реле не превышает ±5% при температуре окружающего воздуха +20° С.
Коэффициент возврата Kв реле не менее 0,85 на первой уставке и не менее 0,8 на остальных. Дополнительная регулировка обеспечивает Кв не менее 0,85 на любой уставке шкалы; при этом Кв на других уставках не менее 0,8.
Для реле с минимальной уставкой более 20 а Кв составляет не менее 0,7 на любой уставке.
Ток срабатывания и Кв на каждой уставке при изменении частоты от 45 до 60 гц изменяются не более чем на 5% соответствующих величин, измеренных при 50 гц.
Время срабатывания не более 0,1 сек при токе 1,2Iуст и 0,03 сек при токе 3Iуст.
Время размыкания замыкающего контакта при уменьшении тока в реле с (1,2?20)Iср до 0,7 Iср для реле с нормальным Кв составляет не более 0,035 сек.
Для реле с Кв = 0,7 ток уменьшается до 0,6 Iср
Термическая устойчивость реле дана в табл. 3.
Таблица 3
Термическая устойчивость реле
|
Тип |
Iдл, А |
I 1сек, А |
||
|
Соединение катушек |
||||
|
паралельное |
последовательное |
паралельное |
последовательное |
|
|
РТ 40/0,2 |
1,1 |
0,55 |
30 |
15 |
|
РТ 40/0,6 |
3,5 |
1,75 |
100 |
50 |
|
РТ 40/2 |
8,3 |
4,15 |
200 |
100 |
|
РТ 40/6 |
22 |
11 |
600 |
300 |
|
РТ 40/10 |
34 |
17 |
800 |
400 |
|
РТ 40/20 |
38 |
19 |
800 |
400 |
|
РТ 40/50 |
54 |
27 |
1000 |
500 |
|
РТ 40/100 |
54 |
27 |
1000 |
500 |
|
РТ 40/200 |
54 |
27 |
1000 |
500 |
Обмоточные данные реле приведены в табл. 4.
Таблица 4
Обмоточные данные* реле
|
Тип |
Число витков на каждую катушку |
Марка и диаметр провода по меди, мм |
|
РТ 40/0,2 |
780 |
ПЭВ-2 0,44 |
|
РТ 40/0,6 |
250 |
ПЭВ-2 0,8 |
|
РТ 40/2 |
75 |
ПБД 1,16 |
|
РТ 40/6 |
25 |
ПБД 2,02 |
|
РТ 40/10 |
15 |
ПБД 2,26 |
|
РТ 40/20 |
8 |
ПБД 2,26 |
|
РТ 40/50 |
3 |
ПБД 2,63 |
|
РТ 40/100 |
2 |
ПБД 2,63 |
|
РТ 40/200 |
1 |
ПБД 2,63 |
* - по две катушки на 1 реле
Контактная система реле состоит из 1з и 1р контактов
Разрывная мощность контактов при напряжении до 250В и токе до 2А: 60 Вт в цепи постоянного тока с индуктивной нагрузкой и 300 ВА в цепи переменного тока. Длительно допустимый ток через контакты 2 а. Реле надежно работают в диапазоне температур окружающего воздуха от —20 до +40 С
