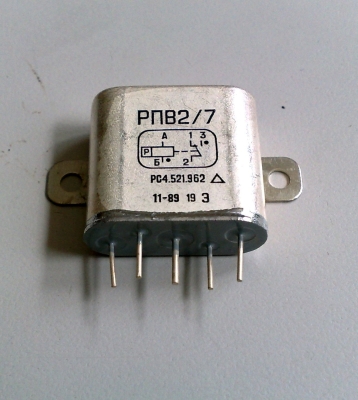

Реле РПВ2/7 РС4.521.962 13VDC с превключващ контакт

Высокочастотные реле РПВ 2/7

Негерметичное, высокочастотное, поляризованное, двухпозиционное, с одним переключающим контактом предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 150 МГц.

Коммутируемая мощность на частоте 150 МГц – 24 Вт. *

Сопротивление электрического контакта:

- из Зл 999,9 – 0,1 Ом,

- из ПлИ-10 – 1,5 Ом.

Максимальный ток при активной нагрузке:

- для контакта из Зл 999,9 – 0,2 А,

- для контакта из ПлИ-10 – 0,8 А .

Время срабатывания реле - 5 мсек., время отпускания - 3 мсек.

Затухание в цепи замкнутых контактов при мощности от 1 до 24 Вт - не более 2%.

Проходная электрическая емкость между разомкнутыми контактами – 1 пФ.

Сопротивление изоляции между выводами, выводами и корпусом – не менее 500 МОм

Реле на рабочее напряжение 13 +- 1,3 В:

- сопротивление цепи обмотки 280 Ом,

- ток срабатывания 26 мА,

- ток отпускания 4 мА.

Реле с рабочим напряжение 27 +- 3 В:

- сопротивление цепи обмотки 1100 Ом,

- ток срабатывания 13 мА,

- ток отпускания 2 мА.

Полярность обмотки реле, вывод А --, вывод Б +

Конструкция обмотки с преобладанием якоря к правому полюсу, контакты 1-2 нормально замкнутые (НЗ), контакты 2-3 нормально разомкнутые (НР).

Рабочий диапазон температур от – 60 до +100 С.

Суммарное время нахождение обмотки под напряжением - 100 часов.

Габаритные размеры реле 10,5 - 25,5 - 25,0 мм.

Масса реле – не более 20 г.

Реле на рабочее напряжение 13 В.

Паспорт реле мат. контактов

РС4.521.953 ПлИ-10

РС4.521.954 Зл 999,9

РС4.521.959 Зл 999,9 - ПлИ-10

РС4.521.962 Зл 999,9

Реле на рабочее напряжение 27 В.

Паспорт реле мат. контактов

РС4.521.952 ПлИ-10

РС4.521.955 Зл 999,9

РС4.521.956 ПлИ-10 - Зл 999,9

РС4.521.957 ПлИ-10 - Зл 999,9

РС4.521.958 Зл 999,9 - ПлИ-10

Примечания:

1. Со снижением рабочей частоты коммутируемая мощность растет. В мобильной УКВ радиостанции Р-171 (диапазон 30 – 80 МГц) подобными реле коммутируется мощность 100 Вт.

2. Есть разновидности реле, где одна группа контактов выполнена из Зл 999,9 (в слаботочную цепь антенны приемника), другая для повышения их износоустойчивости из ПлИ-10 (в цепь антенны передатчика). Обратите внимание, у отдельных вариантов исполнения контакты из указанных материалов могут быть как НЗ, так и НР. В таблице первыми указаны контакты 1-2, через дефис 2-3.
