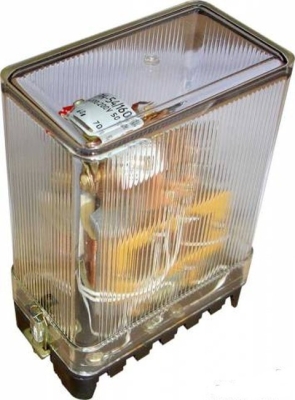

Реле РН-53/200-УХЛ4
Реле РН-53/200-УХЛ4
Максимално напреженово реле 200 VAC 50Hz
РН 53 предназначены для применения в схемах релейной защиты. Используются давно и успешно в качестве органов, реагирующих на повышение напряжения.
Информация
РН 53 предназначены для применения в схемах релейной защиты. Используются давно и успешно в качестве органов, реагирующих на повышение напряжения.
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 40 до + 55 °C для исполнения УХЛ4 и от - 10 до + 55 °C для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
РН 53 ХХ Х4
РН - реле напряжения;
5 - номер разработки
3 - реле максимального напряжения;
ХХ - напряжение максимальной уставки: 48;60; 160; 200; 320; 400 В;
Х - наличие буквы Д-отличительный индекс
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
|
|
Исполнение реле по характеру изменения входной воздей- |
Номинальное напряжение, В |
Напряжение срабатывания, В |
Коэф-фициент возврата |
|
||
|
I диа-пазон |
II диа-пазон |
I диа-пазон |
II диа-пазон |
||||
|
РН 53/60 |
|
30 |
60 |
15-30 |
30-60 |
не менее 0,8 |
Перемен-ный частоты 50 и 60 Гц |
|
РН 53/200 |
100 |
200 |
50-100 |
100-200 |
|||
|
РН 53/400 |
200 |
400 |
100-200 |
200-400 |
|||
|
РН 53/60Д |
100 |
200 |
15-30 |
30-60 |
|||
