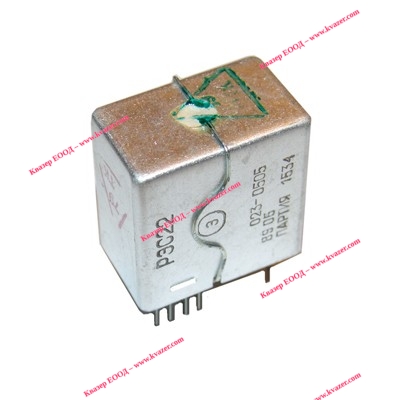

Реле РЭС-22 /РФ4.500.129/, 12VDC
Арт.№: 54962
1 от 3
Неналичен
Доставка и плащане
Добави в любими
Твоите любими продукти Сравни
Характеристики Реле РЭС-22 / РФ4.500.129 / 12VDC
- Напрежение на бобина: 12VDC;
- Размери: 30х20х31.5mm.
Разпродадени!
Информация
Общая информация
| Наименование | РЭС-22 /РФ4.500.129/, 12V DC Реле |
| Торговая марка | ГП Завод Радиореле, Харьков |
| Страна происхождения | СССР |
| Вид приемки | "5" |
| Масса изделия, гр | 32,9 |
| Транслитерация | RES22 RF4.500.129 |
| Вид упаковки | картонная коробка |
| Доупаковка | бумага |
| Кратность упаковки | 10 |
Основные характеристики
| Функциональная группа | электромагнитное слаботочное |
| Функциональный тип | нейтральное |
| Исполнение | РФ4.500.131 |
| Типономинал / Типоконструкция | с четырьмя переключающими контактами |
| Габаритные размеры L*W*H | 29х18х37 mm |
| Длина корпуса | 29 mm |
| Ширина корпуса | 18 mm |
| Высота корпуса | 30 mm |
| Покрытие корпуса | зачехленный |
Технические характеристики
| Диапазон напряжения | 10,8 - 13,2 V |
| Сопротивление обмоток | 158 - 210 Ω |
| Время срабатывания | 15 ms |
| Время отпускания | 8 ms |
| Ток срабатывания | 36 mA |
| Ток отпускания | 8 mA |
Условия эксплуатации
| Интервал рабочих температур | от +85 до -60 °С |
| Относительная влажность | 98% при температуре +35°С |
| Атмосферное давление | 0,6 - 104 kPa |
| Примечание | (1978-1979гг.) |
Реле РЭС22 РФ4.500.129 зачехленное, двухпозиционное, одностабильное, с четырьмя переключающими контактами, постоянного тока. Предназначено для коммутации электрических цепей постоянного и переменного токов. Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, в нормальных климатических условиях - не менее 100 МОм. Электрическая прочность изоляции между токоведущими элементами и корпусом - 500 В, между токоведущими элементами - 500 В. Время срабатывания - 15 мс, время отпускания - 8 мс. Рабочее напряжение 10,8 - 13,2 В.
